Repetidor Ethernet eR-S1110
Repetidor Ethernet y Conversor de Modo 10/100/1000
- Extienda los distancias de red a otros 100 m a través de un par trenzado de 4 hilos
- Conversion de velocidad entre redes de 10/100/1000 Mbps
- Funcionamiento transparente en todos los protocolos de Ethernet, incluidos los paquetes 802.1Q VLAN y programas de compresión de vídeo IP
- Funciones avanzadas: Link Pass-Through, Interlink Fault Feedback, Plug and Play, Auto-MDIX y Loopback
- Funciona como un dispositivo alimentado (PD) bajo IEEE 802.3af por lo que se puede usar con un inyector PoE o conmutador para eliminar la necesidad de instalar cableado de alimentación de AC
Cuando tenga que ampliar los servicios Ethernet más allá de los límites genéricos que establece la norma IEEE 802.3, de 100 m y el coste de un cableado de fibra sea prohibitivo, el Repetidor Ethernet eR-S1110 es la solución perfecta. Amplía de forma transparente los conexiones Ethernet 10/100/1000 en cableado de cobre de par trenzado (CAT5/6/7) para extender los distancias de su red a otros 100 m.
Este Repetidor Ethernet y Conversor de Modo de punto a punto, sencillo y eficace, es ideal para edificios de empresas, unidades residenciales, entornos hospitalarios o para la conexión de oficinas remotas o backbones de redes privadas hasta una red LAN corporativa. Úselo en cualquier lugar donde se necesiten conexiones de comunicación Ethernet entre LAN y dispositivos LAN (es decir, computadoras, sensores digitales, teléfonos VoIP, puntos de acceso Wi-Fi, cámaras IP, etc.).
El Repetidor eR-S1110 funciona tambien como dispositivo alimentado (PD) según el estándar IEEE 802.3af que admite fuentes de alimentación (PSE) end-span y mid-span. Esto lo hace ideal para organizaciones que necesitan implementar equipos en ubicaciones donde resulta dificultoso o muy costoso poder tener fuentes AC separadas e instaladas en techos, paredes y kioscos.
Algunas funciones avanzadas de Perle, como Link Pass-Through, Interlink Fault Feedback o Loopback permiten a los administradores de red «verlo todo», lo que a su vez asegura una resolución de problemas más eficaz y un menor mantenimiento in situ. Sus funciones aportan ahorro de costes y energía y se envuelven en una garantía de por vida y soporte técnico gratuito en todo el mundo, lo que hace que los Repetidores Ethernet Perle sean la elección más inteligente para los profesionales de la tecnología de la información.
Funciones del Repetidor Ethernet eR-S1110
| Extensor Ethernet sobre cable de par trenzado | Extienda la conexión Ethernet en un cableado de categoría 5e, 6 y 7 de hasta otros 100m. |
| Conversión de velocidad | El eR-S1110 puede detectar automáticamente la velocidad del puerto Ethernet y realizar una conversión de velocidad entre ambos puertos si la velocidad de Ethernet es diferente. |
| Funcionamiento Plug and Play | Los Repetidores Ethernet de Perle configuran automáticamente la conexión Ethernet. Una vez realizada la conexión, los dos extremos ajustan automáticamente los parámetros Ethernet necesarios para establecer la conexión. |
| Link Pass-Through Ethernet | Con Link Pass-Through, el estado de la conexión Ethernet 10/100/1000Base-T se «traspasa» por la conexión Ethernet a la conexión Ethernet 10/100/1000Base-T, en su par remoto. Un interruptor gestionado del extremo remoto puede informar del estado (conexión activa o inactiva) al sistema de gestión de la red para detectar cualquier error existente y recuperarlo con rapidez. Los Repetidores Ethernet de la competencia que carezcan de esta función no podrán detectar ni notificar ningún estado de error. |
| Auto-Negotiation | El Repetidor Ethernet admite negociación automática en la interfaz 10/100/1000Base-T. |
| Auto-MDIX | Auto-MDIX (Traspaso de conexión automático según el medio) detecta las señales del puerto RJ45 de Ethernet 10/100/1000 y determina el tipo de cable conectado (recto o cruzado) y adopta automáticamente la asignación de patillas correspondiente. |
| Paquetes Jumbo | Transparente a Jumbo frames con un tamaño máximo de MTU de 10024 bytes |
| VLAN | Paquetes de VLAN transparente a etiquetada ( 802.1Q ). |
| Protocolos de compresión de vídeo transparente a compresión de vídeo IP | Totalmente transparente a protocolos de compresión de vídeo sobre IP (MPEG-4, H.264 y MJPEG). |
| Correa antitensión eléctrica | Se incluye una correa antitensión para garantizar una conexión eléctrica sólida y segura con el conversor de medios. Ideal para zonas que puedan estar expuestas a cualquier vibración. |
Hardware Specifications: eR-S1110 Ethernet Repeater
Ethernet
Port
2 ports RJ45 – 10/100/1000 Base-T - Shielded
Auto-MDIX
Auto-MDIX enables proper operation with either straight-through or crossover cabling
Distance
Distance up to 100 meters (328 feet) as per IEEE 802.3
Maximum Frame Size
10240 bytes
Power
Input Supply Voltage
9 - 30 vDC, unregulated (12 vDC Nominal)
POE
POE
Current
0.18 amps
Power Consumption
2.2 watts
Power Connector
5.5mm x 9.5mm x 2.1mm barrel socket
Back of product
Power Adapter
Universal AC/DC adapter
100-240v AC, regulated 12V DC adapter included
Indicators
Power
This green LED is turned on when power is applied to the Ethernet Repeater. Otherwise it is off. The LED will blink when Hardware Fault.
ETH
Indicates link status and activity on Ethernet port(s).
- G- on : On - Link at Gig
- Y - off : Flashing - Link and Activity
- G- on : On (both) - Link at 100M
- Y - off : Flashing - Link and Activity
- G- off : On - Link at 10M
- Y - on : Flashing - Link and Activity
Slow Flashing - Alternate port link is down
but this port is good
Switches
Link Mode
- Standard (Default)– The 10/100/1000 Base-T link remains active independent of the state of the Ethernet link on its remote peer.
- Link Pass-Through - the state of the 10/100/1000 Base-T Ethernet connection is 'passed through' or propagated to the 10/100/1000 Base-T Ethernet link on its remote Ethernet Repeater peer. This enables a managed switch to report the state of the remote device to its network management system.
Environmental Specifications
Operating Temperature
-10°C to 50°C (14°F to 122°F)
Storage Temperature
-25°C to 70°C (-13°F to 158°F)
Operating Humidity
5% to 90% non-condensing
Storage Humidity
5% to 95% non-condensing
Operating Altitude
Up to 3,048 meters (10,000 feet)
Heat Output (BTU/HR)
- 7.5 BTU
MTBF (Hours)*
Without power adaptor: 613,826 Hours
Calculation model based on MIL-HDBK-217-FN2 @ 30°C
Mounting
Wall or Panel
Included
Din Rail Kit
Optional
Product Weight and Dimensions
Weight
0.23 kg / 0.51 lbs
Dimensions
90 x 64 x 22 mm / 3.54 x 2.52 0.87 inches
Packaging
Shipping Weight
0.45 kg / 1 lbs
Shipping Dimensions
260 x 170 x 70 mm / 10 x 6.7 x 2.76 inches
Regulatory Approvals
Emissions
- FCC 47 Part 15 Class A
- EN55011 (CISPR11)
- EN55032 (CISPR32)
- EN61000-6-4
- EN55024 -CISRP24
- EN6100-4-2 (ESD): Contact
- EN61000-4-3 (RS)
- EN610004-4 (EFT)
- EN61000-4-5 (Surge):
- EN61000-4-6 (CS)
- EN 61000-4-8 (PFMF)
- EN 61000-4-11
- EN61000-4-16
Electrical Safety
- UL/EN/IEC 62368-1 (previously 60950-1)
- CAN/CSA C22.2 No. 62368-1
- CE
Environmental
Other
- ECCN: 5A991
- HTSUS Number: 8517.62.0020
- Perle Lifetime warranty
Application Diagrams
Extend 10/100/1000 Ethernet across Twisted Pair Wire

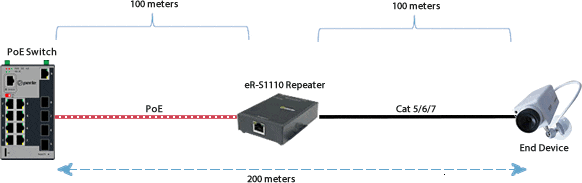

Extend 10/100/1000 Ethernet across Twisted Pair Wire with PoE
Cascading Ethernet Repeaters
Using a PoE Switch and a PoE Injector
Using two PoE Injectors
Using one PoE Injector
Haga clic en un número de pieza para obtener información sobre pedidos
Imagen del producto
Descripción
Cable de alimentación y número de producto
eR-S1110 Ethernet Repeater and Rate Converter: 2 x 10/100/1000Base-T (RJ45) ports. Auto-sensing and rate converting. Extend existing Ethernet cable length by 100m (300ft). 802.3af Power over Ethernet (PoE) compliant PD.
