Fuente de Alimentación Monofásica de Carril DIN STEP-PS/1AC/24DC/1.75
Fuentes de Alimentación Conmutables 24V para Conversión Regulada AC/DC o DC/DC
- Tensiones de salida: 24 V DC
- 1.75 Amperios
- 42 Vatios
- Entrada de AC y DC de fase única
- Rango de voltaje de entrada: 85 ... 264 V AC y 95 ... 250 V DC
Las Fuentes de Alimentación Industrial STEP-PS/1AC/24DC/1.75 son convertidores de AC a DC y DC a DC robustos construidos para cumplir las expectativas de alta estabilidad y eficiencia de entornos industriales, de automatización de máquinas y de control de procesos. Con su diseño de perfil bajo, la fuente de alimentación STEP es perfecta para la automatización de edificios, los distribuidores de instalación y los paneles de control planos. Esta fuente de alimentación conmutable (modo de conmutador) garantiza una tensión de salida regulada incluso en el caso de fluctuaciones de tensión en la red de la fuente de alimentación. Con todas las certificaciones de seguridad necesarias para respaldar los ITE (equipos de tecnología de la información), envoltorio robusto, temperaturas de funcionamiento ampliadas, capacidades de carga elevada y altas tensiones de aislamiento, las fuentes de alimentación industriales STEP están diseñadas para satisfacer las necesidades de su aplicación industrial.
Temperatura de funcionamiento industrial de -25ºC hasta +70ºC con arranque de dispositivo fiable a -40ºC
Los equipos utilizados en gestión del tráfico, tuberías de petróleo y gas, seguimiento del clima, aplicaciones industriales y exteriores deben funcionar a temperaturas que las fuentes de alimentación comerciales no pueden resistir. Con una temperatura de funcionamiento de -25ºC hasta +70ºC, algunos modelos garantizan incluso un arranque del dispositivo a -40ºC la fuente de alimentación industrial STEP-PS/1AC/24DC/1.75 es perfecta para utilizar con equipos que deben soportar entornos rigurosos y temperaturas extremas.
Alta eficiencia y bajo consumo de alimentación sin carga
En comparación con otros productos del mercado, la fuente de alimentación industrial STEP ofrece un ahorro de energía excelente. Con un consumo de alimentación sin carga muy bajo y una alta eficiencia en carga nominal, tan solo una pequeña cantidad de energía eléctrica se convierte en energía térmica no deseada lo que hace que esta fuente de alimentación sea muy ecológica. Esto es importante si la fuente de alimentación está disponible 24 horas al día, pero no se carga casi nunca.
Flexibilidad de montaje
Las Fuentes de Alimentación Industrial STEP-PS/1AC/24DC/1.75 ofrece opciones de montaje flexibles. Puede encajarse en el carril DIN o atornillarse a una superficie plana. Cuando se montan en superficies planas, las lengüetas integradas en la carcasa eliminan la necesidad de material de montaje adicional.
Curva característica U/I para el suministro de cargas capacitivas
Las Fuentes de Alimentación Industrial STEP-PS/1AC/24DC/1.75 Fuentes de Alimentación Industriales son muy adecuadas para el accionamiento de cargas capacitivas y convertidores DC/DC en el circuito primario, a consecuencia de su curva característica U/I. Esto hace que la fuente de alimentación de carril DIN STEP sea adecuada para aplicaciones como las pruebas de células solares, las pruebas de paneles solares, las pruebas de dispositivos de accionamiento piezoeléctricos, pruebas de capacitores, accionamiento y pruebas de transductores capacitivos, alimentación de capacitores de subestación industrial y aplicaciones de laboratorio con cargas capacitivas-resistivas. La fuente de alimentación STEP puede utilizarse además para alimentar cargas resistivas y cargas inductivas.
Rango de voltaje de salida ajustable de 22.5 a 29.5 V DC
Usando el potenciómetro giratorio en la parte frontal de la fuente de alimentación STEP, la tensión de salida se puede ajustar de manera óptima para cumplir con los requisitos específicos del entorno de la aplicación. Por ejemplo, puede ajustar fácilmente para compensar una caída de voltaje causada por una longitud de cable larga.
Entornos de aplicación ideales para una Fuente de Alimentación de Carril DIN STEP-PS/1AC/24DC/1.75
- construcción de barcos
- paneles de control planos
- pruebas de células solares, paneles solares, dispositivos de accionamiento piezoeléctricos y capacitores
- accionamiento y pruebas de transductores capacitivos
- alimentación para capacitores de subestación industriales
- aplicaciones de laboratorio con cargas capacitivas-resistivas
- proceso de producción automatizado
- sistemas de control de la construcción, seguridad y vigilancia y control de la temperatura
Otros motivos por los que elegir una Fuente de Alimentación Industrial STEP-PS/1AC/24DC/1.75
- Autorizaciones de construcción de barcos
- La carcasa estrecha de montaje de carril DIN ahorra espacio en el panel de control
- Entrada/salida aislamiento de tensión: 4 kV AC
- Indicador LED para caídas de tensión: Si la tensión de salida está por debajo del rango operativo, el LED se apaga.
- Protecciones: Cortocircuitos, sobrecargas, sobretensión y exceso temperatura
- Los valores del gran tiempo medio entre fallos (MTBF) de más de 500.000 horas a +40ºC garantizan una disponibilidad máxima
- Fuentes de alimentación de Clase II Protección IEC
Fuente de Alimentación de clase 2 Industrial
Con la designación NEC como una Fuente de Alimentación de Clase 2, la STEP cumple todas las normas abordadas por los requisitos de cableado (tamaño y aislamiento del cable, factores de reducción de la carga del cable, límites de protección contra sobreintensidades y métodos de instalación del cableado) entre la salida de la alimentación y la entrada de la carga. La tensión de salida y las capacidades de suministro de alimentación de esta fuente de alimentación de clase 2 reducirán el riesgo de iniciación de incendios y descargas eléctricas, lo que permite que se puedan utilizar métodos de cableado de coste más bajo cuando se instala un sistema eléctrico en un edificio.
Environmental Product Compliance
REACH SVHC
Lead 7439-92-1
China RoHS
Environmentally Friendly Use Period = 25;
General
Net weight
0.19 kg
Operating voltage display
Green LED
Efficiency
> 89 % (for 230 V AC and nominal values)
Insulation voltage input/output
- 4 kV AC (type test)
- 3.75 kV AC (routine test)
Insulation voltage input / PE
- 3.5 kV AC (type test)
- 2 kV AC (routine test)
Insulation voltage output / PE
500 V DC (routine test)
Protection class
II (in closed control cabinet)
Degree of protection
IP20
MTBF (IEC 61709, SN 29500)
> 1569000 Hours (40°C)
Mounting position
horizontal DIN rail NS 35, EN 60715
Assembly instructions
alignable: 0 mm horizontally, 30 mm vertically
Standards and Regulations
Electromagnetic compatibility
Conformance with EMC Directive 2014/30/EU
Noise immunity
EN 61000-6-2:2005
Connection in acc. with standard
CUL
Standards/regulations
EN 61000-4-2
Contact discharge
4 kV (Test Level 2)
Standards/regulations
EN 61000-4-3
Frequency range
80 MHz ... 1 GHz
Test field strength
10 V/m
Frequency range
1.4 GHz ... 2 GHz
Test field strength
3 V/m
Standards/regulations
EN 61000-4-4
Comments
Criterion B
Standards/regulations
- EN 61000-6-3
- EN 61000-4-6
Frequency range
0.15 MHz ... 80 MHz
Voltage
10 V (Test Level 3)
Standards/regulations
EN 61000-4-11
Low Voltage Directive
Conformance with LV directive 2006/95/EC
Standard - Safety of transformers
EN 61558-2-16
Standard - Electrical safety
IEC 60950-1/VDE 0805 (SELV)
Standard – Electronic equipment for use in electrical power installations and their assembly into electrical power installations
EN 50178/VDE 0160 (PELV)
Standard – Safety extra-low voltage
IEC 60950-1 (SELV) and EN 60204-1 (PELV)
Standard - Safe isolation
DIN VDE 0100-410
Standard – Protection against shock currents, basic requirements for protective separation in electrical equipment
EN 50178
Standard – Limitation of mains harmonic currents
EN 61000-3-2
Shipbuilding approval
DNV GL (EMC B) ABS, NK
UL approvals
- UL/C-UL listed UL 508
- UL/C-UL Recognized UL 60950-1
- UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4A (Hazardous Location)
- NEC Class 2 as per UL 1310
Shock
18 ms, 30g, in each space direction (according to IEC 60068-2-27)
Vibration (operation)
- < 15 Hz, amplitude ±2.5 mm (according to IEC 60068-2-6)
- 15 Hz ... 150 Hz, 2.3g, 90 min.
Information technology equipment - safety (CB scheme)
CB Scheme
Rail applications
EN 50121-4
Connection data, input
Connection method
Screw connection
Conductor cross section solid min.
0.2 mm²
Conductor cross section solid max.
2.5 mm²
Conductor cross section flexible min.
0.2 mm²
Conductor cross section flexible max.
2.5 mm²
Conductor cross section AWG min.
24
Conductor cross section AWG max.
12
Stripping length
6.5 mm
Screw thread
M3
Output data
Nominal output voltage
24 V DC ±1 %
Setting range of the output voltage (USet)
22.5 V DC ... 29.5 V DC (> 24 V DC, constant capacity restricted)
Nominal output current (IN)
- 1.75 A (-25°C ... 55°C)
- 1.9 A (-25°C ... 40°C permanent)
Output current Imax
3.75 A
Derating
55°C ... 70°C (2.5%/K)
Connection in parallel
Yes, for redundancy and increased capacity
Connection in series
Yes
Feedback resistance
≤ 35 V DC
Protection against surge voltage on the output
< 35 V DC
Control deviation
- < 1 % (change in load, static 10 % ... 90 %)
- < 2 % (change in load, dynamic 10 % ... 90 %)
- < 0.1 % (change in input voltage ±10 %)
Residual ripple
< 60 mVPP (20 MHz)
Output power
42 W
Typical response time
< 0.5 s
Peak switching voltages nominal load
< 40 mVPP (20 MHz)
Maximum power dissipation in no-load condition
< 0.7 W
Power loss nominal load max.
5 W
Dimensions
Width
54 mm
Height
90 mm
Depth
61 mm
Weight per piece
190.0 GRM
Input data
Nominal input voltage range
100 V AC ... 240 V AC
Input voltage range
- 85 V AC ... 264 V AC
- 95 V DC ... 250 V DC
AC frequency range
45 Hz ... 65 Hz
Frequency range DC
0 Hz
Current consumption
- 0.6 A (120 V AC)
- 0.3 A (230 V AC)
Nominal power consumption
84.2 VA
Inrush surge current
< 15 A (typical)
Mains buffering
- typ. 25 ms (120 V AC)
- typ. 150 ms (230 V AC)
Input fuse
3.15 A (slow-blow, internal)
Choice of suitable circuit breakers
6 A ... 16 A (Characteristics B, C, D, K)
Power factor (cos phi)
0.57
Type of protection
Transient surge protection
Protective circuit/component
Varistor
Connection data, onput
Connection method
Screw connection
Conductor cross section solid min.
0.2 mm²
Conductor cross section solid max.
2.5 mm²
Conductor cross section flexible min.
0.2 mm²
Conductor cross section flexible max.
2.5 mm²
Conductor cross section AWG min.
24
Conductor cross section AWG max.
12
Stripping length
6.5 mm
Screw thread
M3
Ambient conditions
Degree of protection
IP20
Ambient temperature (operation)
-25°C ... 70°C (> 55°C derating, 2.5 %/K)
Ambient temperature (storage/transport)
-40°C ... 85°C
Max. permissible relative humidity (operation)
≤ 95 % (at 25°C, non-condensing)
Climatic class
3K3 (in acc. with EN 60721)
Degree of pollution
2
Approvals
- cULus Listed
- DNV GL
- cULus Recognized
- EAC
- UL Recognized
- BSH
- NK
- cUL Recognized
- cUL Listed
- UL Listed
- IECEE CB Scheme
- ABS
Application Diagrams
Step-PS Industrial Power Supply Block Diagram
Diagrama esquemático de salida
Input Schematic diagram

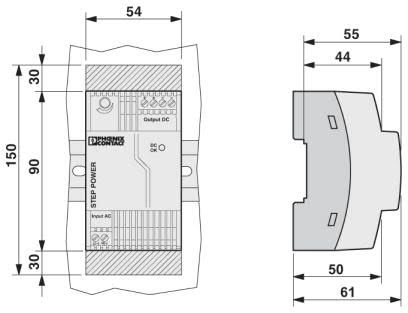

Installation drawing
Haga clic en un número de pieza para obtener información sobre pedidos
Imagen del producto
Descripción
Cable de alimentación y número de producto
STEP-PS/1AC/24DC/1.75 Power Supply - STEP power supply for DIN rail mounting, input: 1-phase, output: 24 V DC/1.75 A
