Conversor Serie a Fibra PSI-MOS-RS485W2/FO 850 E
Para conectar dispositivos RS485 a cables de fibra óptica
- Ampliación de datos de serie a un máximo de 4,2 km
- Inmunidad a interferencias electromagnéticas, interferencias de radiofrecuencia y sobretensiones transitorias
- Configuración punto a punto o en estrella
- Conectores de fibra de tipo ST
- Bloque de terminales para conexiones RS485 de dos cables
El PSI-MOS-RS485W2/FO 850 E permite convertir dispositivos RS485 de dos cables a óptica fibra. Estos conversores de medios serie, que transmiten datos de serie por fibra óptica, proporcionan una solución económica para aumentar el alcance de los dispositivos RS485. Admite todos los protocolos con un formato de datos UART de 10/11 bits y la codificación de datos NRZ. Aquí se incluyen formatos conocidos tales como:
- Modbus ASCII / MODBUS RTU
- SUCONET K
- S-BUS
- DH-485, y mas…
Transmisión de datos de serie a larga distancia por fibra
La transmisión de datos de serie RS485 se limita normalmente a 100 Kbps con una distancia de solo 1200 metros. El conversor FO 850 E serie a fibra permite ampliar la transmisión de datos de serie hasta en 4,2 km. Como resultado, cualquier pareja de elementos de un equipo de serie asíncrono, a kilómetros de distancia, puede comunicarse en modo dúplex por cables de fibra óptica a tasas de hasta 500 kbps.
Inmunidad a interferencias electromagnéticas, interferencias de radiofrecuencia y sobretensiones transitorias
Otra ventaja del sistema de transmisión de fibra óptica del FO 850 E es la conexión de dispositivos con aislamiento eléctrico. Las interferencias electromagnéticas (IEM) son un fenómeno habitual en entornos típicos como las plantas industriales, los almacenes y las plantas de producción. Estas interferencias pueden causar que los datos se corrompan en RS485 o en enlaces Ethernet basados en cobre. No obstante, los datos transmitidos por cables de fibra óptica son totalmente inmunes a este tipo de ruido, por lo que se evitan los efectos negativos de las corrientes de compensación de tensión y las interferencias electromagnéticas de los cables de datos. Por lo tanto, el conversor de medios serie a fibra le permite conectar los dispositivos de serie por fibra para garantizar una transmisión de datos óptima, aumentar la disponibilidad del sistema y mejorar la flexibilidad del diseño de red para las estructuras en estrella y las conexiones punto a punto.
Conexiones de fibra óptica flexibles
El FO 850 E funciona con una longitud de onda de 850 nm haciendo uso de un emisor LED independiente y un fotodetector en los conectores de tipo ST. Prácticamente se puede utilizar cualquier tamaño de fibra de vidrio, incluidos los de 50/125 m, 62,5/125 m y 200/230 m.
Consideraciones sobre la potencia disponible
Calcular la potencia disponible es fundamental para planificar el enlace de fibra óptica. La potencia óptica disponible es la cantidad de luz que se necesita para transmitir correctamente datos a distancia a través de una conexión de fibra óptica. La cantidad de energía lumínica disponible en la configuración determinará la longitud del cable de fibra óptica entre los conversores de medios serie de la red. La potencia óptica disponible es un elemento crítico para ayudar a los negocios y evitar la distorsión de datos. Lea nuestra nota técnica para conocer cómo se calcula la potencia óptica disponible. Consulte la transmisión y recepción de dBm en las especificaciones del hardware.
Transmisión de datos en serie individuales a través de 10 líneas de fibra óptica
El sistema de bus con carril DIN TBUS permite agrupar hasta diez (10) conversores serie a fibra para la tensión y los datos. Esto posibilita que el conversor serie funcione a modo de acoplador en estrella para tomar la señal de entrada de los datos de serie y distribuirla a todos los puertos de salida de fibra óptica.
Soporte y Características de alta calidad
El FO 850 E también incorpora funciones integrales de diagnóstico que aumentan la disponibilidad del sistema, simplifican el arranque y monitorizan la calidad de la transmisión óptica de forma permanente. El diagnóstico óptico integrado permite la monitorización permanente de los sistemas de fibra óptica durante la instalación y el funcionamiento. El contacto de interruptor flotante se activa cuando se alcanza un nivel de señal crítico en los sistemas de fibra óptica. Esta emisión de alarma anticipada permite detectar los estados críticos del sistema antes de que deriven en fallos. Estas características, que ahorran tiempo y dinero, junto con un soporte técnico mundial gratuito, convierten al conversor FO 850 E serie a fibra en la opción más inteligente para los profesionales de la TI.
- Unión de conexiones mediante un bloque de terminales de tornillo COMBICON
- Transferencia del suministro de tensión y las señales de datos a través de conectores con carril DIN
- Detección automática de la tasa de datos o configuración de tasa de datos fija mediante interruptores DIP
- Aislamiento eléctrico de alta calidad entre todas las interfaces (RS-485, puertos de fibra óptica, fuente de alimentación, conector con carril DIN)
- Posibilidad de fuente de alimentación redundante mediante una unidad opcional de fuente de alimentación del sistema
- Uso aprobado en zona 2
- Interfaz de fibra óptica intrínsecamente segura (radiación óptica intrínsecamente segura) para la conexión directa con dispositivos en la zona 5
- Diagnóstico óptico integrado para la monitorización continua de los sistemas de fibra óptica
- Contacto de interruptor flotante para emitir una alarma principal asociada a los sistemas críticos de fibra óptica
- Apto para tasas de datos de hasta 500 Kbps
PSI-MOS-RS485W2/FO 850 E Technical Specifications
Ambient conditions
Ambient temperature (operation)
-20°C ... 60°C
Ambient temperature (storage/transport)
-40°C ... 85°C
Permissible humidity (operation)
30 % ... 95 % (non-condensing)
Altitude
5000 m (For restrictions see manufacturer's declaration)
Degree of protection
IP20
Noise immunity
EN 61000-6-2:2005
Standards and Regulations
Electromagnetic compatibility
Conformance with EMC Directive 2014/30/EU
Type of test
Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6
Test result
5g, 10-150 Hz, 2.5 h, in XYZ direction
Type of test
Shock in acc. with EN 60068-2-27/IEC 60068-2-27
Test result
15g, 11 ms period, half-sine shock pulse
Shock
15g in all directions in acc. with IEC 60068-2-27
Noise emission
EN 55011
Noise immunity
EN 61000-6-2:2005
Free from substances that could impair the application of coating
according to P-VW 3.10.7 57 65 0 VW-AUDI-Seat central standard
Connection in acc. with standard
CUL
Standards/regulations
- EN 61000-4-2
- EN 61000-4-3
- EN 61000-4-4
- EN 61000-4-5
- EN 61000-4-6
Vibration (operation)
In acc. with IEC 60068-2-6: 5g, 150 Hz
Conformance
CE-compliant
ATEX
- II 3 G Ex nA nC IIC T4 Gc X
- II (2) G [Ex op is Gb] IIC (PTB 06 ATEX 2042 U)
- II (2) D [Ex op is Db] IIIC (PTB 06 ATEX 2042 U)
UL, USA/Canada
- Class I, Zone 2, AEx nc IIC T5
- Class I, zone 2, Ex nC nL IIC T5 X
- Class I, Div. 2, Groups A, B, C, D
Optical interface FO
Number of FO ports
1
Transmit capacity, minimum
- -4 dBm (200/230 µm)
- -17.6 dBm (50/125 µm)
- -14 dBm (62,5/125 µm)
Minimum receiver sensitivity
- -32.5 dBm (50/125 µm)
- -32.5 dBm (62,5/125 µm)
- -32.1 dBm (200/230 µm)
Overrange receiver
-3 dBm (200/230 µm)
Wavelength
850 nm
Transmission length incl. 3 dB system reserve
- 2800 m (with F-K 200/230 8 dB/km with quick mounting connector)
- 4200 m (with F-G 50/125 2.5 dB/km)
- 3300 m (with F-G 62,5/125 3.0 dB/km)
Transmission medium
- PCF fiber
- Multi-mode fiberglass
Transmission protocol
Protocol-transparent to the RS-485 interface
Connection method
B-FOC (duplex ST®)
General
Bit delay
≤ 1 bit
Bit distortion, input
± 35 % (permitted)
Bit distortion, output
< 6.25 %
Electrical isolation
VCC // RS-485
Test voltage data interface/power supply
1.5 kVrms (50 Hz, 1 min.)
Electromagnetic compatibility
Conformance with EMC Directive 2014/30/EU
Noise emission
EN 55011
Net weight
254.3 g
Housing material
PA 6.6-FR
Color
green
MTBF
- 272 Years (Telcordia standard, 25°C temperature, 21% operating cycle (5 days a week, 8 hours a day))
- 44 Years (Telcordia standard, 40°C temperature, 34.25% operating cycle (5 days a week, 12 hours a day))
Conformance
CE-compliant
ATEX
- II 3 G Ex nA nC IIC T4 Gc X (Please follow the special installation instructions in the documentation!)
- II (2) G [Ex op is Gb] IIC (PTB 06 ATEX 2042 U) (Please follow the special installation instructions in the documentation!)
- II (2) D [Ex op is Db] IIIC (PTB 06 ATEX 2042 U) (Please follow the special installation instructions in the documentation!)
UL, USA/Canada
- Class I, Zone 2, AEx nc IIC T5
- Class I, zone 2, Ex nC nL IIC T5 X
- Class I, Div. 2, Groups A, B, C, D
Digital outputs
Output name
Relay output
Output description
Alarm output
Number of outputs
1
Maximum switching voltage
- 60 V DC
- 42 V AC
Limiting continuous current
0.46 A
Power supply
Nominal supply voltage
24 V DC (With UL approval)
Supply voltage range
18 V DC ... 30 V DC
Max. current consumption
130 mA
Typical current consumption
120 mA (24 V DC)
Connection method
COMBICON plug-in screw terminal block
Serial interface
Interface 1
RS-485 interface, 2-wire
Operating mode
Semi-duplex
Connection method
Pluggable screw connection
File format/coding
UART (11/10 bit switchable; NRZ), slip-tolerant
Data direction switching
Automatic control
Transmission medium
Copper
Transmission length
≤ 1200 m (depending on the data rate, with shielded, twisted data cable)
Termination resistor
- 390 Ω
- 220 Ω
- 390 Ω (Can be connected)
Conductor cross section solid min.
0.2 mm²
Conductor cross section solid max.
2.5 mm²
Conductor cross section flexible min.
0.2 mm²
Conductor cross section flexible max.
2.5 mm²
Conductor cross section AWG min.
24
Conductor cross section AWG max.
14
Serial transmission speed
4.8/ 9.6/ 19.2/ 38.4/ 57.6/ 75/ 93.75/ 115.2/ 136/ 187.5/ 375/ 500 kbps
Dimensions
Width
35 mm
Height
99 mm
Depth
105 mm
Environmental Product Compliance
China RoHS
Environmentally Friendly Use Period = 50
Reach and RoHS Compliant
Approvals
- cUL Listed
- cULus Listed
- UL Listed
- ATEX
- EAC
- DNV
- cUL Recognized
- cULus Recognized
- UL Recognized
Commercial data
Packing unit
1
Weight per piece
230.2 g
Country of origin
Germany
Warranty
1 Year
Classifications
eCl@ss 4.0
27230207
eCl@ss 4.1
27230207
eCl@ss 5.0
27230207
eCl@ss 5.1
27230207
eCl@ss 6.0
27230207
eCl@ss 7.0
27230207
eCl@ss 8.0
19179290
eCl@ss 9.0
19179290
ETIM 2.0
EC001423
ETIM 3.0
EC001423
ETIM 4.0
EC001423
ETIM 5.0
EC000310
ETIM 6.0
EC000310
UNSPSC 6.01
30211506
UNSPSC 7.0901
39121008
UNSPSC 11
39121008
UNSPSC 12.01
39121008
UNSPSC 13.2
43222604
Application Diagrams
PSI-MOS-RS422/FO 850 E Serial to Fiber Media Converter Applications
- near heavy electrical equipment
- in environments with electrical (EMI) or radio (RFI) interference
- in environments with transient surges
- in industrial plants, warehouses and factory floors
- enabling asynchronous serial equipment to communicate at half duplex, with rates up to 500 kbps, over optical fiber
Point-to-point connections between serial devices over fiber

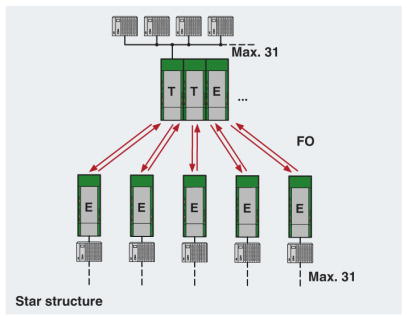

Star Topology Network
