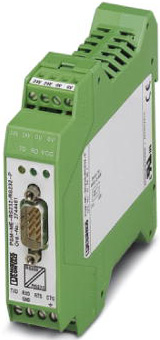

Aislador serie PSM-ME-RS232/RS232-P
Conversor de interfaces para el aislamiento eléctrico de interfaces RS-232
- Aislamiento tridireccional de hasta 2 kV
- Velocidad de transmisión de 115,2 kbps
- Protección contra sobretensión integrada
- Transmisión de canales de datos TxD/RxD y líneas de control RTS/CTS
El PSM-ME-RS232/RS232-P es la solución ideal para el aislamiento eléctrico de interfaces RS-232 (V.24).
Inmunidad tridireccional a interferencias electromagnéticas, interferencias de radiofrecuencia y sobretensiones transitorias
La interfaz RS-232 es una interfaz de tensión asimétrica con señal a tierra común para todas las señales. Además de su reducida potencia de señal, una función característica de la interfaz es que señal a tierra está conectada a la carcasa del chasis con toma a tierra. Esto da como resultado una inmunidad muy baja a las interferencias y un alcance máximo de 15 metros. Con el aislador serie PSM-ME-RS232/RS232-P se puede alcanzar una mayor inmunidad a las interferencias para las aplicaciones industriales.
Al aislar los canales de datos TX/RX y las líneas de control RTS/CTS, el aislador serie PSM-ME-RS232 protege de manera eficaz sus dispositivos RS232 de sobretensiones transitorias, impactos de rayos, bucles de tierra y problemas de ruido.
Con su aislamiento tridireccional de alta calidad entre ambos lados de la interfaz, el PSM-ME-RS232 proporciona una interfaz RS-232 flotante y resistente a las interferencias para el potencial de tierra y el suministro. Los costosos dispositivos de terminación también están protegidos contra daños por este desacoplamiento.
Cualquier interferencia electromagnética potencial y adicional se puede eliminar de la ruta de transmisión mediante el uso de aisladores serie PSM-ME-RS232 adicionales en las interfaces de ambos dispositivos.
Los aisladores serie PSM-ME-RS232 se pueden montar en pared con suministro eléctrico de CA o instalados en carriles DIN estándar con un suministro de 24 V CC o CA. En el caso de longitudes de cable variables, la conexión RS-232 sobre el terreno puede establecerse convenientemente utilizando bloques de terminales de tornillo insertables
Funciones de los Aislador Serie
- Velocidad máxima de transmisión de 115,2 kbps
- Aislamiento tridireccional de alta calidad hasta 2 kV (V CC//V.24 (RS-232)//TTY)
- Protección contra sobretensión integrada con descargas transitorias al carril DIN
- Velocidad de transmisión de hasta 115,2 kbps
- Transmisión de canales de datos TxD/RxD y líneas de control RTS/CTS
- Transmisión de datos activa indicada por indicadores de datos independientes para los canales de transmisión y recepción
- Fuente de alimentación de 24 V CC o CA apta para el armario de control
Hardware Specifications - PSM-ME-RS232/RS232-P Serial Isolator
Serial interface
Interface 1
V.24 (RS-232) interface in acc. with ITU-T V.28, EIA/TIA-232, DIN 66259-1
Connection method
D-SUB 9 plug
Transmission length
15 m (shielded twisted pair)
Conductor cross section solid min.
0.2 mm²
Conductor cross section solid max.
2.5 mm²
Conductor cross section AWG min.
24
Conductor cross section AWG max.
13
Pin assignment
DTE/DCE switchover via switch
Protocols supported
transparent protocol
Serial transmission speed
115.2 kbps
Interface 2
V.24 (RS-232) interface in acc. with ITU-T V.28, EIA/TIA-232, DIN 66259-1
Connection method
Pluggable screw connection
Transmission length
15 m (shielded twisted pair)
Conductor cross section flexible min.
0.2 mm²
Conductor cross section AWG min.
24
Conductor cross section AWG max.
13
Ambient conditions
Ambient temperature (operation)
0°C ... 55°C
Ambient temperature (storage/transport)
-40°C ... 85°C
Permissible humidity (operation)
10 % ... 95 % (non-condensing)
Altitude
5000 m (For restrictions see manufacturer's declaration)
Degree of protection
IP20
Noise immunity
EN 61000-6-2:2005
General
Electrical isolation
VCC // V.24 (RS-232) (A) // V.24 (RS-232) (B)
Test voltage data interface/power supply
2 kVrms (50 Hz, 1 min.)
Standards and Regulations
Electromagnetic compatibility
Conformance with EMC Directive 2014/30/EU
Net weight
123.18 g
Housing material
PA
Color
green
Conformance
CE-compliant
UL, USA/Canada
508 recognized
Noise emission
EN 61000-6-3
MTBF
- 2263 Years (Telcordia standard, 25°C temperature, 21% operating cycle (5 days a week, 8 hours a day))
- 438 Years (Telcordia standard, 40°C temperature, 34.25% operating cycle (5 days a week, 12 hours a day))
Transmission channels
Transmission channels
Bit delay
< 3 µs
Bit distortion
< 5 %
Test voltage data interfaces
2 kV AC
Test voltage data interface/power supply
2 kV AC
Power supply
Nominal supply voltage
24 V AC/DC ±20 %
Supply voltage range
19.2 V AC/DC ... 28.8 V AC/DC
Typical current consumption
40 mA (24 V DC)
Protective circuit
Surge protection Suppressor diode
Dimensions
Width
22.5 mm
Height
99 mm
Depth
118.6 mm
Environmental Product Compliance
China RoHS
Environmentally Friendly Use Period = 50
Reach and RoHS Compliant
Standards and Regulations
Electromagnetic compatibility
Conformance with EMC Directive 2014/30/EU
EMC Immunity
- EN 61000-4-2: Contact discharge ± 6 kV (Test Level 3)
- EN 61000-4-3: Frequency range Test Level 3
- EN 61000-4-4: Criterion B
- EN 61000-4-5: Signal ± 2 kV (12 Ω)
- EN 55011
- EN 61000-4-6
Conformance
CE-compliant
UL, USA/Canada
508 recognized
Noise emission
EN 61000-6-3
Noise immunity
EN 61000-6-2:2005
Connection in acc. with standard
CUL
UL, USA/Canada
- Class I, Div. 2, Groups A, B, C, D
- Class I, Zone 2, AEx nA IIC T4
- Class I, Zone 2, Ex nA IIC T4 Gc X
Approvals
- UL Recognized
- cUL Recognized
- DNV
- EAC
- cULus Recognized
- UL Listed
- cUL Listed
- cULus Listed
Commercial data
Packing unit
1
Weight per piece
181.2 g
Country of origin
Germany
Application Diagrams
Interference-free RS-232 interface
Electrical isolation
Interface Converter
Block Diagram
Haga clic en un número de pieza para obtener información sobre pedidos
Imagen del producto
Descripción
Cable de alimentación y número de producto
PSM-ME-RS232/RS232-P - Serial Isolator. Interface converter for the electrical isolation of RS-232 interfaces ( 4 channels ). Connections via DB9M and terminal block - requires external DC power supply
PSM-ME-RS232/RS232-P - Serial Isolator. Interface converter for the electrical isolation of RS-232 interfaces ( 4 channels ). Connections via DB9M and terminal block– 24VDC USA wall power adapter included
PSM-ME-RS232/RS232-P - Serial Isolator. Interface converter for the electrical isolation of RS-232 interfaces ( 4 channels ). Connections via DB9M and terminal block– 24VDC UK wall power adapter included
PSM-ME-RS232/RS232-P - Serial Isolator. Interface converter for the electrical isolation of RS-232 interfaces ( 4 channels ). Connections via DB9M and terminal block– 24VDC EU wall power adapter included
