IDS-108FPP – Switch PoE Industrial
Switch PoE de Carril DIN compacto de 8 a 10 puertos
- 8 puertos 10/100Base-TX ( RJ45 )
- 4 puertos con capacidad PoE/PoE+ PSE, que cumplen plenamente con los estándares IEEE 802.3af/at
- Certificacion para ubicaciones peligrosas y equipos de control industrial
- Carcasa de aluminio IP30 resistente a la corrosión
- Fuente de alimentación redundante 24/48 V DC
- Protección contra sobrecarga de corriente y polaridad inversa
- Soporte de temperatura de funcionamiento industrial de hasta -40 y 75°C
Los Switches PoE Ethernet de Grado Industrial de Perle están diseñados para aplicaciones de automatización industrial, gubernamentales, militares, de petróleo y gas, mineras y exteriores.
Además, estos Switches PoE están clasificados como equipos de alimentación eléctrica (PSE). Mientras utilizan cables UTP estándar que transmiten datos de Ethernet, los IDS-108FPP tienen 4 puertos que también proporcionan hasta 30 vatios de potencia a Dispositivos (PDs) como puntos de acceso inalámbricos, telefonía sobre IP y cámaras IP. Obtenga más información sobre PoE.
El IDS-108FPP es un switch Ethernet industrial de 8 a 10 puertos con Power over Ethernet que proporciona un rendimiento avanzado y permite un funcionamiento de la red determinista en tiempo real. No requiere configuración y funciona de forma inmediata una vez activado.
Perle ha diseñado hardware industrial para entornos de conversión serie ModBus y Profinet a Ethernet durante más de 35 años y ha utilizado esta experiencia para diseñar los Switches Ethernet más resistentes del mercado. No confíe sus comunicaciones clave a productos de conmutación comerciales. Los Switches Ethernet industriales Perle le brindan la seguridad probada de que el sistema seguirá funcionando durante muchos años.
Funciones del Switch Ethernet PoE Industrial IDS-108FPP
| Diseño robusto para ambientes extremos |
|
| Funcionamiento fiable |
|
| PoE y PoE+ (en 4 puertos) | Hasta 30 vatios por puerto que pueden alimentar hasta cuatro dispositivos (PDs) clase 4 ( IEEE 802.3at Tipo 2 ) |
| Elevador de voltaje de entrada | La tecnología de elevación de voltaje es compatible con fuentes de energía de 24 V garantizando el suministro de un voltaje PSE total y adecuado en todos los puertos PoE |
| Rendimiento de Ethernet en tiempo real |
|
Power
Dual Power Input
- Both inputs draw power simultaneously. If one power source fails, the other live source can, acting as a backup, supply enough power to meet the operational needs of the switch.
- Flexible input voltage range : 24/48 VDC Nominal. (18 to 57 VDC)
Input Voltage Booster
Voltage boost technology supports 24V industrial power sources ensuring that a full and proper PSE voltage is available across all PoE ports
Power Connector
- 4-Pin Removable Terminal Block.
- Grounding screw on metal chassis
Maximum Current Consumption @24 vDC
- 0.29 Amps (No PoE PDs attached)
- 5.6 Amps (4 x PoE+)
Maximum Power Consumption @24 vDC
- 7 Watts (No PoE PDs attached)
- 134 Watts (4 x 30 Watts PoE+)
Overload Current Protection
Reset-able fuse provides overload current protection
Reverse polarity protection
Protection is provided should inputs be reversed
Access Ports
RJ45
- 8 shielded RJ45 ports for 10/100Base-TX up to 100 meters (328 ft). 4 of these ports are PoE PSE capable
- Auto-negotiation
- Auto-MDI/MDIX-crossover for use with either crossover over straight-through cable types
- Ethernet isolation 1500 V
PoE
- 4 PoE/PoE+ ports
- Up to 30 Watts per port (@ switch RJ45) driving up to four class 4 (IEEE 802.3at Type 2) PDs
Switch Properties
Standards
- IEEE 802.3 for 10Base-T
- IEEE 802.3u for 100Base-TX and 100Base-FX
- IEEE 802.3x for Flow Control
- IEEE 802.3af Power Over Ethernet
- IEEE 802.3at Power Over Ethernet
Processing Type
Store and Forward, non-blocking architecture
MAC Address Table Size
8K
Packet Buffer Memory
1 Mbit
Indicators
P1
This green LED is turned on when power is applied to the power #1 input
P2
This green LED is turned on when power is applied to the power #2 input
RJ45 Ethernet
These integrated colored LEDs indicate link, activity and speed for each port.
Environmental Specifications
Operating Temperature Ranges
- Standard temperature models : 0°C to 60°C (32°F to 140°F).
- Industrial extended temperature models : -40°C to 75°C (-40 F to 167°F)
Storage Temperature Range
Minimum range of -25°C to 70°C (-13°F to 158°F). -40°C to 85°C (-40°F to 185°F) for industrial extended temperature models
Operating Humidity Range
5% to 90% non-condensing
Storage Humidity Range
5% to 95% non-condensing
Operating Altitude
Up to 3,048 meters (10,000 feet)
Chassis
Aluminum with an IP30 ingress protection rating
Din Rail Mountable
DIN Rail attachment included. Mounts to standard 35 mm DIN rail in accordance with DIN EN 60175.
Removable to accommodate optional Panel/Wall mount kit
Maximum Heat Output
24 BTU/Hr
MTBF
606,418 Hours
Calculation model based on MIL-HDBK-217-FN2 @ 30°C
Product Weight and Dimensions
Weight
0.37 Kg, 0.82 lbs

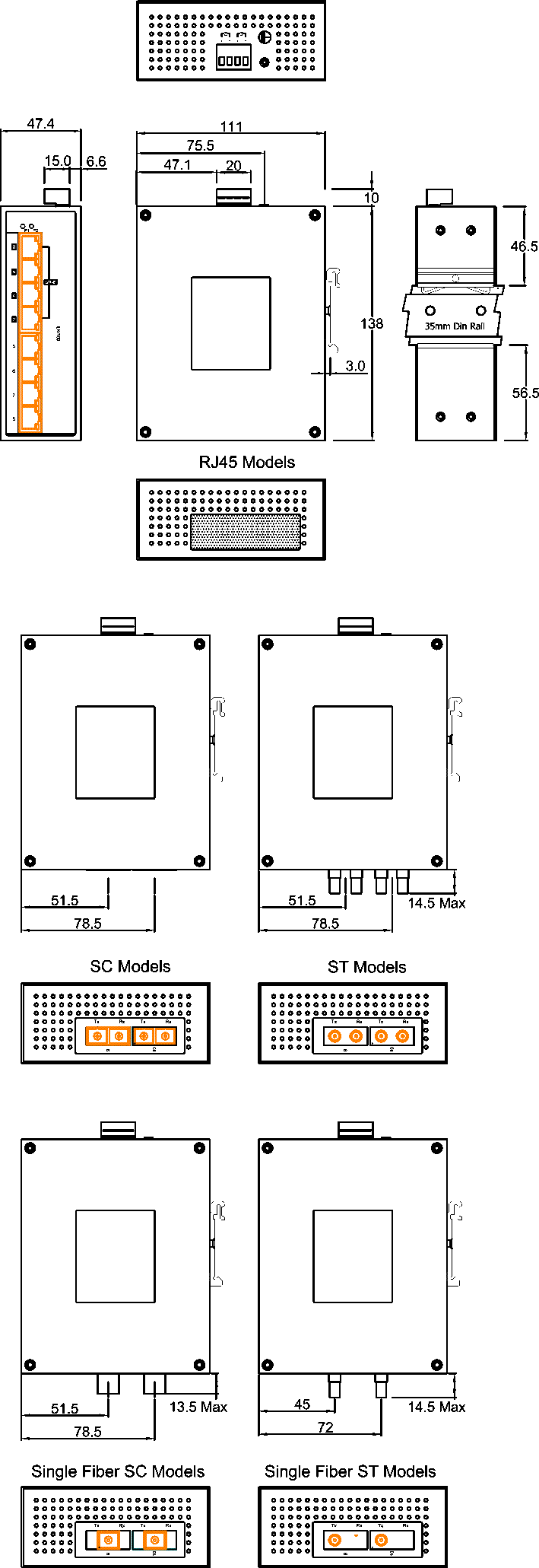

Dimensions (W x H x D)
111 x 138 x 47.4 mm, 4.37 x 5.43 x 1.87 inches
Packaging
Shipping Weight
0.52 Kg, 1.15 lbs
Shipping Dimensions
170 x 260 x 70 mm, 6.69 x 10.24 x 2.76 inches
Contents Shipped
- Industrial Ethernet Switch with DIN Rail attachment
- Terminal block
- Installation guide
Standards and Certifications
Safety
- UL/EN/IEC 62368-1
- CAN/CSA C22.2 No. 62368-1
- UL 60950-1
- CSA C22.2 No. 60950-1
- IEC 60950-1:2005+A1:2009 and
- EN 60950-1:2006+A11:2009+A1:2010+A12:2011
- CE Mark
- UL508 (Industrial)
EMC Emissions
- FCC 47 Part 15 Class A
- CISPR 22:2008/EN55022:2010 (Class A)
- EN 61000-3-2
- EN 61000-3-3
- EN 61000-6-4
EMC and Immunity
- CISPR 24:2010/EN 55024:2010
- IEC 61000-4-2 (ESD) : Contact discharge +/- 6kV, Air Discharge +/- 8kV
- IEC 61000-4-3 (RS) : 80 MHz to 2.7 Ghz ; 10V/m, 800 MHz to 1000 MHz; 20V/m
- IEC 61000-4-4 (EFT) : DC power line +/- 2 kV, Data Line +/- 2kV
- IEC 61000-4-5 (Surge) : DC power line, Line/Line +/- 1kV, Line/Earth +/- 2kV, Data Line line/earth +/- 1kV
- IEC 61000-4-6 (CS) : 150kHz to 80 MHz; 10V
- IEC 61000-4-8 : (Magnetic Field): 30A/m
- IEC 61000-4-11: Testing & Measurement techniques
- EN 61000-6-2 (General Immunity in Industrial Environments)
Industrial Safety
- UL508 (Safety standard for Industrial Control Equipment)
- CSA C22.2 No. 142
Hazardous Locations (Hazloc)
- ANSI/ISA 12.12.01, Class I Division 2 Groups A-D (formerly known as UL 1604)
- CSA C22.2 No. 213
- ATEX Class I Zone 2, EN60079-0, 15
Environmental
Other
- ECCN: 5A991
- HTSUS Number: 8517.62.0020
- 5 year Warranty
Application Diagrams
IDS-108FPP con Carril DIN Estándar
Haga clic en la imagen para ver una versión más grande
IDS-108FPP con soportes de montaje en pared/panel opcionales
Haga clic en la imagen para ver una versión más grande
Application Diagrams
Diagrama-Switch Power over Ethernet ( PoE ) Industrial IDS-108FPP
Fibra monomodo/un único pelo de fibra (WDM)
Filtra tus opciones para encontrar el hardware adecuado para tu aplicación
Mostrando 2 de 2 productos
Haga clic en un número de pieza para obtener información sobre pedidos
Imagen del producto
Descripción
Cable de alimentación y número de producto
IDS-108FPP - Industrial Ethernet Switch with Power Over Ethernet - 8 x 10/100Base-TX RJ45 ports, 4 of which support PoE/PoE+. 0 to 60C operating temperature.
IDS-108FPP-XT - Industrial Ethernet Switch with Power Over Ethernet - 8 x 10/100Base-TX RJ45 ports, 4 of which support PoE/PoE+. -40 to 75C Industrial extended operating temperature.
