Switches Ethernet industriales IDS-108FE
Switches de carril DIN compactos con 8 puertos
- 8 puertos RJ45 con 10/100 Mbps en todos los puertos
- Doble entrada de alimentación redundante 12/24/48 VDC
- Protección de polaridad inversa
- Diseño sin ventilador, sin piezas móviles
- Compatible con temperatura de funcionamiento industrial de -40°C a 75°C
- Mensajes con prioridad QoS (calidad de servicio)
Los switches Ethernet industriales IDS-108FE de Perle están diseñados para facilitar su implantación en entornos industriales con condiciones de funcionamiento duras y espacio limitado. Diseñados para soportar temperaturas extremas, sobrevoltajes, vibraciones y golpes en los sectores de automatización industrial, infraestructuras, transporte, seguridad, petróleo y gas, y minería, los switches IDS-108FE son dispositivos económicos y fáciles de usar que proporcionan funciones esenciales de red Ethernet industrial.
Estos conmutadores no administrados son compatibles con una entrada de alimentación redundante de 9 a 55 VDC y proporcionan una alarma de relé en caso de fallo de alimentación. La autonegociación de dúplex completo o semi dúplex y el funcionamiento MDI/MDIX automático simplifican la instalación y configuración para conectar cómodamente una gran variedad de dispositivos de red. Además, el soporte de QoS permite priorizar el tráfico y gestionar eficazmente los recursos.
Para sistemas de automatización y control industrial que utilizan EtherNet/IP, estos robustos switches para montaje de carril DIN con carcasa metálica ofrecen seguridad y una instalación sencilla (incluye kit de montaje).
Funciones del Switch Ethernet Industrial IDS-108FE
| Diseño robusto para ambientes extremos |
|
| Funcionamiento fiable |
|
| Rendimiento de Ethernet en tiempo real |
|
| Eficiencia energética de Ethernet (EEE) | Eficiencia energética de Ethernet (EEE) según 802.3az. Esto ofrece ahorro de energía durante la inactividad de la red. |
Interfaces
RJ45
- 8 x RJ45 ports for 10/100Base-TX up to 100 meters (328 ft)
- Auto-negotiation
- Auto-MDI/MDIX-crossover for use with either crossover over straight-through cable types
- Ethernet isolation 1500 V
Alarm Contact
One relay output with current 0.5A@30V
Power
Dual Power Input
12/24/48VDC (9-55VDC)
Power Consumption
3.40W max
Maximum Current Consumption @24 vDC
0.06A @ 24VDC
Power Connector
7-Pin Removable Terminal Block
Overload Current Protection
2A fuse provides overload current protection
Reverse polarity protection
The positive and negative inputs can be reversed providing safe and simple power connectivity.
Switch Properties
Standards
- IEEE 802.3 10BASE-T
- IEEE 802.3u 100BASE-TX/FX
- IEEE 802.3az Energy Efficient Ethernet
- IEEE 802.1p Quality of Service (QoS)
Processing Type
- Store-and-Forward
- Auto Negotiation
- Half-duplex back-pressure and IEEE
- 802.3x full-duplex flow control
- Auto MDI/MDIX
MAC Address Table Size
2K
Packet Buffer Memory
768 Kbps
Jumbo Frame Size
2048 bytes
Forward/Filtering Rate
- 14,880pps for 10Mbps
- 148,810pps for 100Mbps
Indicators
Power LED 1
This LED is green when power is applied
Power LED 2
This LED is green when power is applied
Fault LED
This LED is red when a fault is detected
RJ45 / SFP Ethernet LED
These LED is solid green for established link and bllinks green when activity is detected (per port)
Environmental Specifications
Operating Temperature Ranges
- IDS-108FE: -10 to 60°C (14 to 140°F)
- IDS-108FE-XT: -40 to 75°C (-40 to 167°F)
Storage Temperature Range
-40 to 85°C (-40 to 185°F)
Operating Humidity Range
5% to 90% non-condensing
Storage Humidity Range
5% to 95% non-condensing
Operating Altitude
Up to 3,048 meters (10,000 feet)
Chassis
Metal with an IP40 ingress protection rating
Din Rail Mountable
DIN Rail attachment included. Mounts to standard 35 mm DIN rail in accordance with DIN EN 60175.
Maximum Heat Output
11.594 BTU/Hr
MTBF
11705657 Hours
Calculation model based on MIL-HDBK-217-FN2 @ 25°C
Product Weight and Dimensions
Weight
0.336 Kg, 0.74 lbs
Dimensions
45 x 75 x 100mm / 1.77 x 2.95 x 3.94 Inch (W x D x H)
Packaging
Shipping Weight
336g (0.74lbs)
Shipping Dimensions
45 x 75 x 100mm / 1.77 x 2.95 x 3.94 Inch (W X D X H)
Contents Shipped
- Industrial Ethernet Switch with DIN Rail attachment
- Terminal block
- Installation guide
Standards and Certifications
Safety
UL 61010
EMC Emissions
- FCC Part 15 Class A
- VCCI Class A
- EN 61000-6-4
- ICES-003
- EN 55032
EMC Immunity
- EN 61000-6-2
- EN 61000-4-2 (ESD)
- EEN 61000-4-3 (Radiated RFI)
- EN 61000-4-4 (Burst)
- EN 61000-4-5 (Surge)
- EN 61000-4-6 (Induced RFI)
- EN 61000-4-8 (Magnetic field)
Industrial
EN 50121-4
Environmental
Other
- ECCN: 5A991
- HTSUS Number: 8517.62.0020
- 5 year Warranty
Application Diagrams
Diagrama del interruptor de cobre industrial IDS-108FE

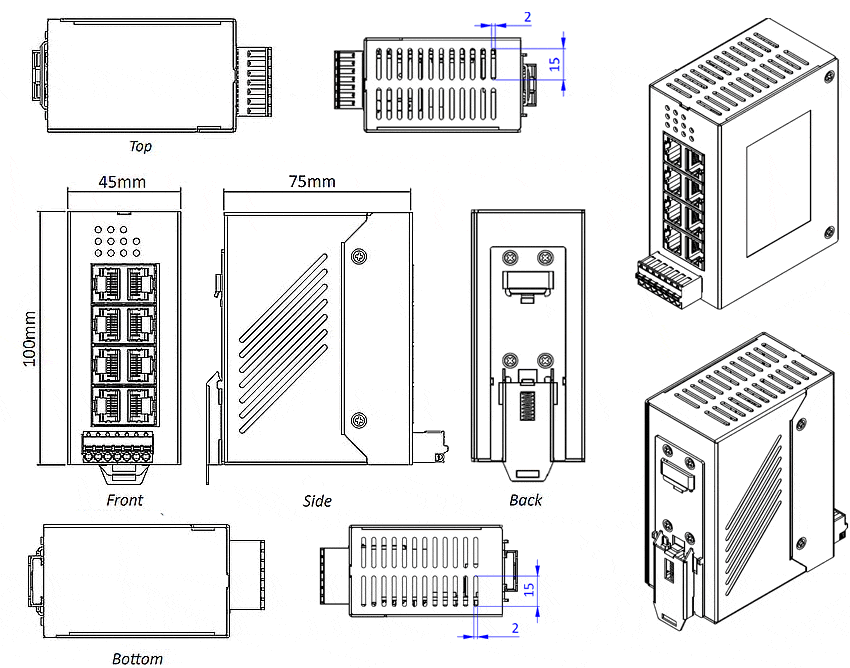

Mechanical Drawings de los Switches Ethernet industriales IDS-108FE
Haga clic en un número de pieza para obtener información sobre pedidos
Imagen del producto
Descripción
Cable de alimentación y número de producto
IDS-108FE Industrial Switch with 8 x 10/100Mbps RJ45 Ethernet ports. -10 to 60C operating temperature.
IDS-108FE-XT Industrial Switch with 8 x 10/100Mbps RJ45 Ethernet ports. -40 to 75C operating temperature.
