Cuando se instalan en un Chasis de Conversor de Medios de alta densidad de Perle, los módulos de Conversor de Medios Administrados de Fibra a Fibra Gigabit CM-1000MM con gran cantidad de funciones de Perle permiten una ampliación transparente de fibra multimodo 1000Base-SX a fibra multimodo 1000Base-SX o a fibra monomodo 1000Base-LX/EX/ZX/BX.

Las funciones avanzadas de Perle hacen que el enlace de fibra de extremo a extremo sea completamente transparente. Esto permite una mayor eficiencia a la hora de resolver problemas y un menor mantenimiento in-situ. Junto con un Módulo de Administración de Conversor de Medios en el chasis, es posible realizar la configuración y la supervisión de los puertos de cobre y fibra. Además, la garantía de por vida y el servicio técnico gratuito en todo el mundo convierten a los módulos de Conversores de Medios de Fibra a Fibra Administrados Gigabit CM-1000MM de Perle en la elección inteligente para los profesionales de TI.

Para aquellos entornos en los que es necesario un despliegue media o gran escala de conversores de medios, se recomienda una plataforma centralizada que simplifique la configuración, administración, control y resolución de problemas de este tipo. El software de Gestión de Dispositivo PerleVIEW es una aplicación basada en servidor Windows multiusuario que proporciona este nivel de solución a grado Profesional.

Tanto si necesita ampliar de multimodo a multimodo como si necesita ampliar de multimodo a monomodo, Perle dispone de una amplia gama de módulos de Conversores de Medios de Fibra a Fibra Administrados Gigabit CM-1000MM para atender sus necesidades de conversión de fibra.

Funciones del CM-1000MM Fibra a Fibra: 1000Base-SX a 1000Base-X

Selección del modo de configuración Seleccione si el módulo debe utilizar los interruptores DIP incorporados en la placa o si debe activarse el módulo de administración del chasis para realizar la administración.
Información del módulo
  • Número de la ranura del chasis en la que se encuentra el módulo
  • Modelo y número de serie del conversor de medios
  • Nombre de módulo configurable por el usuario
  • Nombres de puertos de fibra configurables por el usuario
  • Número de revisión del hardware
  • Número de versión del firmware
Configuración de interruptores DIP del módulo Configuración de visualización de interruptores DIP del hardware
Control de puerto Active o desactive los puertos de fibra individual en el módulo
Estado de puerto de fibra
  • Puerto activado (Sí/No)
  • Tipo de conector (SC, LC, ST)
  • Estado de enlace (Arriba/Abajo)
  • Far End Fault (OK, Fallido)
  • Modo de bucle de fibra (Activado/Desactivado)
Control de módulo
  • Restablecer tarjeta
  • Restablecer la configuración de fábrica
  • Capacidad para leer/escribir en registros PHY específicos
  • Actualizar firmware
  • Modo de bucle de fibra (Activado/Desactivado)
  • Cargar/descargar configuración
Copia de seguridad y restauración Proporciona una sustitución de módulo rápida y sencilla. El módulo de administración siempre guarda una copia de la configuración del conversor de medios y restaura esta configuración automáticamente en el módulo de medios cuando se detecta en la ranura.
Auto-Negotiation (802.3ab) Las interfaces de fibra 1000Base-X negocian conforme a la norma 802.3, cláusula 37.
Smart Link Pass-Through Cuando el conmutador Link Mode (de modo de enlace) se sitúa en el modo Smart Link Pass-Through (paso de enlace inteligente), el enlace 1000BASE-X de un puerto refleja el estado del otro puerto de conversor de medios 1000Base-X. Esta función puede emplearse con independencia de si la negociación automática está activada o desactivada.
Fiber Fault Alert Con Fiber Fault Alert (alerta por fallo de fibra), se informa del estado del receptor 1000Base-X al transmisor 1000Base-X. Esto proporciona notificación de fallos al dispositivo asociado conectado a la interfaz 1000Base-X del conversor de medios. Si el transmisor 1000Base-X está desactivado como resultado de este fallo, se activará periódicamente para permitir que se borre el estado en el caso de que el dispositivo asociado de 1000Base-X utilice una técnica similar. Esto elimina la posibilidad de bloqueos que se produce en algunos conversores de medios. Sólo es aplicable cuando está desactivada la negociación automática.
Pause (IEEE 802.3x) La señalización Pause es una función de IEEE que suspende temporalmente la transmisión de datos entre dos dispositivos en el caso de que uno de ellos esté sobrecargado. El conversor de medios es transparente a los marcos Pause.
Regeneración de señal La regeneración de la señal mantiene la integridad de la señal y permite utilizar gran cantidad de conexiones de fibra a fibra sin degradación.
Derivación en cascada Los Conversores de Medios pueden derivarse en cascada. Es posible encadenar dos o más conversores de medios en un enlace para alcanzar distancias aún mayores
Dúplex Se admite funcionamiento dúplex y semidúplex.
Paquetes Jumbo Transparente a paquetes jumbo de hasta 10 KB (predeterminado). La compatibilidad con paquetes jumbo puede desactivarse.
VLAN Transparente a paquetes con etiqueta de VLAN.
Remote Loopback El Conversor de Medios puede realizar un bucle en cada interfaz de fibra 1000Base-X.

Indicators

Power / TST

This green LED is turned on when power is applied to the media converter. Otherwise it is off. The LED will blink slowly when in Loopback test mode.

Fiber link 1 / Receive activity (LK1)

This green LED is operational only when power is applied. The LED is on when the 100Base-X link is on and flashes with a 50% duty cycle when data is received.

Fiber link 2 on / Receive activity (LK2)

This green LED is operational only when power is applied. The LED is on when the 100Base-X link is on and flashes with a 50% duty cycle when data is received.

Switches: On-Board (If Auto/Switch strap is set to Switch)

Auto-Negotiation

  • Auto (default up) - Fiber Negotiation is performed for both fiber ports. Full and half duplex will be advertised. Pause will advertise support for Symmetrical and Asymmetrical Pause. Pause frame will not be acted upon or generated but will be passed through.
  • Off - Negotiation on both fiber ports will be disabled. Settings of Link mode and Fiber fault alert will be determined by those switch settings. Pause frames will not be acted upon or generated but will continue to be passed through.

Link Mode

  • Smart Link Pass-Through: - (default up) - In this mode, the link state on one connection is directly reflected through the media converter to the other connection. If link is lost on one of the connections, then the other link will be brought down by the media converter.
  • Standard: - In this mode the links on both fiber ports can be brought up and down independently of each other. A loss of link on either link can take place without affecting the other connection

Fiber Fault Alert

  • Enabled - (default up) - If the media converter detects a loss of fiber signal on a fiber receiver, it will immediately disable its fiber transmitter signal. This, in effect, notifies the remote fiber link partner that an error condition exists on the fiber connection. The setting of this switch applies to both fiber ports.
  • Disabled: The media converter will not monitor for fiber fault or generate them.
  • Enabled: The 1000Base-X receiver is looped to the 1000Base-X transmitter. Link #2's fiber transmitter is taken off the interface.

Remote Loopback #1

The media converter can perform a loopback on the link #1 fiber interface.

  • Disabled (Default - Up)
  • Enabled - The 1000Base-X receiver is looped to the 1000Base-X transmitter. Link #2's fiber transmitter is taken off the interface.

Remote Loopback #2

The media converter can perform a loopback on the link #2 fiber interface.

  • Disabled (Default - Up)
  • Enabled - The 1000Base-X receiver is looped to the 1000Base-X transmitter. Link #1's fiber transmitter is taken off the interface.

Configuration Mode Strap

Auto (default) enable management module to overwrite hardware switch settings Switch - Use on-board DIP switches

Fiber Connectors

1000Base-X

Available in SC, ST and LC connector models

Packet Transmission Characteristics

Bit Error Rate (BER)

<10 -12

Environmental Specifications

Operating Temperature

0°C to 50°C (32°F to 122°F)

Storage Temperature

minimum range of -25°C to 70°C (-13°F to 158°F)

Operating Humidity

5% to 90% non-condensing

Storage Humidity

5% to 95% non-condensing

Operating Altitude

Up to 3,048 meters (10,000 feet)

Heat Output (BTU/HR)

8.53

Maximum Power Consumption (watts)

2.5

MTBF (Hours)*

417,722 Hours

Calculation model based on MIL-HDBK-217-FN2 @ 30°C

Mechanical - Hot Swapping Card

Edge Connecter

32 pin DIN 41612 / IEC 60603-2 Type B/2 Male. Fist make, last break for ground and power

Card insertion and removal

Captive thumb screws enable fast insertion and removal. Can be further tighten with a screwdriver.

Product Weight

Weight

0.15 kg, 0.33 lbs

Packaging

Shipping Dimensions

203 x 38 x 152 mm, 8 x 1.5 x 6 inches

Regulatory Approvals

Emissions

  • FCC Part 15 Class A, EN55022 Class A
  • CISPR 22 Class A
  • CISPR 32:2015/EN 55032:2015 (Class A)
  • CISPR 24:2010/EN 55024:2010
  • EN61000-3-2

Immunity

EN55024

Electrical Safety

  • UL/EN/IEC 62368-1
  • CAN/CSA C22.2 No. 62368-1
  • UL 60950-1
  • IEC 60950-1(ed 2); am1, am2
  • EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
  • CE

Laser Safety

  • EN 60825-1
  • Fiber optic transmitters on this device meet Class 1 Laser safety requirements per IEC-60825 FDA/CDRH standards and comply with 21CFR1040.10 and 21CFR1040.11.

Environmental

Reach, RoHS and WEEE Compliant

Other

  • ECCN: 5A991
  • HTSUS Number: 8517.62.0020
  • Perle Limited Lifetime Warranty

Select a Model to obtain a Part Number - CM-1000MM Gigabit Fiber to Fiber Managed Media Converter Module

Model
Port
Connector
Type
Transmit
(dBm)
Receive
(dBm)
Power
Budget
(dBm)
Wavelength
(nm)
Fiber
Type
Core
Size
(um)
Modal
Bandwidth
(MHz* Km)
Operating
Distance
Min
Max
Min
Max
CM-1000MM-
M2ST05
Port 1
Dual ST
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
Port 2
Dual ST
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
CM-1000MM-
M2SC05
Port 1
Dual SC
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
Port 2
Dual SC
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
CM-1000MM-
M2LC05
Port 1
Dual LC
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
Port 2
Dual LC
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
CM-1000MM-
M2ST2
Port 1
Dual ST
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
Port 2
Dual ST
1000BASE-LX
-6.0
0.0
-0.0
-17.0
6.0
1310
MMF
62.5
160
2 km
(1.2 mi)
50
500
1000 m
(3281 ft)
CM-1000MM-
M2SC2
Port 1
Dual SC
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
Port 2
Dual SC
1000BASE-LX
-6.0
0.0
-0.0
-17.0
6.0
1310
MMF
62.5
160
2 km
(1.2 mi)
50
500
1000 m
(3281 ft)
CM-1000MM-
M2LC2
Port 1
Dual LC
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
Port 2
Dual LC
1000BASE-LX
-6.0
0.0
-0.0
-17.0
6.0
1310
MMF
62.5
160
2 km
(1.2 mi)
50
500
1000 m
(3281 ft)
CM-1000MM-
S2ST10
Port 1
Dual ST
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
Port 2
Dual ST
1000BASE-LX/LH
-9.5
-3.0
-20.0
-3.0
10.5
1310
MMF*
62.5
500
550 m
(1,804 ft)
50
400
550 m
(1,804 ft)
50
500
550 m
(1,804 ft)
SMF**
**
-
10 km
(6.2 mi)
CM-1000MM-
S2SC10
Port 1
Dual SC
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
Port 2
Dual SC
1000BASE-LX/LH
-9.5
-3.0
-20.0
-3.0
10.5
1310
MMF*
62.5
500
550 m
(1,804 ft)
50
400
550 m
(1,804 ft)
50
500
550 m
(1,804 ft)
SMF**
**
-
10 km
(6.2 mi)
CM-1000MM-
S2LC10
Port 1
Dual LC
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
Port 2
Dual LC
1000BASE-LX/LH
-9.5
-3.0
-20.0
-3.0
10.5
1310
MMF*
62.5
500
550m
(1,804 ft)
50
400
550m
(1,804 ft)
50
500
550m
(1,804 ft)
SMF**
**
-
10 km
(6.2 mi)
CM-1000MM-
S2ST40
Port 1
Dual ST
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
Port 2
Dual ST
1000BASE-EX
-2
2.0
-23.0
-3.0
21
1310
SMF
**
-
40 km
(25 mi)
CM-1000MM-
S2SC40
Port 1
Dual SC
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
Port 2
Dual SC
1000BASE-EX
-2
2.0
-23.0
-3.0
21
1310
SMF
**
-
40 km
(25 mi)
CM-1000MM-
S2LC40
Port 1
Dual LC
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
Port 2
Dual LC
1000BASE-EX
-3
2.0
-23.0
-3.0
20
1310
SMF
**
-
40 km
(25 mi)
CM-1000MM-
S2ST70
Port 1
Dual ST
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
Port 2
Dual ST
1000BASE-ZX
-2
5.0
-23.0
-3.0
21
1550
SMF
**
-
70 km
(43,5 mi)
CM-1000MM-
S2SC70
Port 1
Dual SC
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
Port 2
Dual SC
1000BASE-ZX
-2
5.0
-23.0
-3.0
21
1550
SMF**
**
-
70 km
(43,5 mi)
CM-1000MM-
S2LC70
Port 1
Dual LC
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
Port 2
Dual LC
1000BASE-ZX
0
5.0
-23.0
-3.0
23
1550
SMF
**
-
70 km
(43,5 mi)
CM-1000MM-
S2ST120
Port 1
Dual ST
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
Port 2
Dual ST
1000BASE-ZX
0
5.0
-9.0
-32.0
32.0
1550
SMF**
**
-
120 km
(75 mi)
CM-1000MM-
S2SC120
Port 1
Dual SC
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
Port 2
Dual SC
1000BASE-ZX
0
5.0
-9.0
-32.0
32.0
1550
SMF
**
-
120 km
(75 mi)
CM-1000MM-
S2LC120
Port 1
Dual LC
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
Port 2
Dual LC
1000BASE-ZX
0
5.0
-9.0
-32.0
32.0
1550
SMF
**
-
120 km
(75 mi)
CM-1000MM-
S2SC160
Port 1
Dual SC
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
Port 2
Dual SC
1000BASE-ZX
2
5.0
-9.0
-32.0
34.0
1550
SMF**
**
-
160 km
(100 mi)
CM-1000MM-
S2LC160
Port 1
Dual LC
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
Port 2
Dual LC
1000BASE-ZX
2
5.0
-9.0
-32.0
34.0
1550
SMF**
**
-
160 km
(100 mi)
CM-1000MM-
S2ST160
Port 1
Dual ST
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
Port 2
Dual ST
1000BASE-ZX
2
5.0
-9.0
-32.0
34.0
1550
SMF**
**
-
160 km
(100 mi)

Single Fiber Models Recommended use in pairs

Model
Port
Connector
Type
Transmit
(dBm)
Receive
(dBm)
Power
Budget
(dBm)
Wavelength
(nm)
Fiber
Type
Core
Size
(um)
Modal
Bandwidth
(MHz* Km)
Operating
Distance
Min
Max
Min
Max
CM-1000MM-
S1SC10U
Port 1
Dual SC
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
Port 2
Single SC
1000BASE-BX10-U
-9
-3.0
-20.0
-3.0
11
1310/1490
SMF
**
-
10 km
(6.2 mi)
CM-1000MM-
S1SC10D
Port 1
Dual SC
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
Port 2
Single SC
1000BASE-BX10-D
-9
-3.0
-20.0
-3.0
11
1490/1310
SMF
**
-
10 km
(6.2 mi)
CM-1000MM-
S1SC20U
Port 1
Dual SC
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
Port 2
Single SC
1000BASE-BX-U
-8
-3.0
-3.0
-22.0
14.0
1310/1490
SMF**
**
-
20 km
(12.4 mi)
CM-1000MM-
S1SC20D
Port 1
Dual SC
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
Port 2
Single SC
1000BASE-BX-D
-8
-3.0
-3.0
-22.0
14.0
1490/1310
SMF**
**
-
20 km
(12.4 mi)
CM-1000MM-
S1SC40U
Port 1
Dual SC
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
Port 2
Single SC
1000BASE-BX-U
-3
2.0
-3.0
-23.0
20.0
1310/1490
SMF**
**
-
40 km
(25 mi)
CM-1000MM-
S1SC40D
Port 1
Dual SC
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
Port 2
Dual SC
1000BASE-BX-D
-3
2.0
-3.0
-23.0
20.0
1490/1310
SMF**
**
-
40 km
(25 mi)
CM-1000MM-
S1SC80U
Port 1
Dual SC
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
Port 2
Single SC
1000BASE-BX-U
-2
3.0
-3.0
-26.0
24.0
1510/1590
SMF**
**
-
80 km
(50 mi)
CM-1000MM-
S1SC80D
Port 1
Dual SC
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
Port 2
Single SC
1000BASE-BX-D
-2
3.0
-3.0
-26.0
24.0
1590/1510
SMF**
**
-
80 km
(50 mi)
CM-1000MM-
S1SC120U
Port 1
Dual SC
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
Port 2
Single SC
1000BASE-BX-U
-3.0
2.0
-9.0
-34.0
31.0
1510/1590
SMF**
**
-
120 km
(75 mi)
CM-1000MM-
S1SC120D
Port 1
Dual SC
1000BASE-SX
-9.5
-4.0
-17.0
-3.0
7.5
850
MMF
62.5
160
220 m
(722 ft)
62.5
200
275 m
(902 ft)
50
400
500 m
(1,640 ft)
50
500
550 m
(1,804 ft)
50
2000
1000 m
(3281 ft)
Port 2
Single SC
1000BASE-BX-D
-3.0
2.0
-9.0
-34.0
31.0
1590/1510
SMF**
**
-
120 km
(75 mi)

The minimum fiber cable distance for all converters listed is 2 meters.

*A mode-conditioning adapter as specified by the IEEE standard, is required regardless of the span length. Note how the mode conditioning adapter for 62.5-um fibers has a different specification from the mode-conditioning adapter for 50-um fibers.

**ITU-T G.652 SMF as specified by the IEEE 802.3z standard

Media Converter Accessories
4 DIN Rail Mount Bkt DIN Rail Mounting Kit
MCSM Standalone media converter wall mount bracket

Application Diagrams

Distribución de Fibra de Alta Densidad desde Equipos de Conmutación de Fibra en Sede Corporativa

En esta aplicación de campus empresarial se instalan hasta 18 Conversores de Medios multimodo a monomodo CM-1000MM de Perle en el chasis de Conversor de Medios MCR1900. La ranura 19 del chasis la ocupa el módulo de administración MCR-MGT. Todos los conversores de medios presentes en el chasis se administran mediante SNMP, Telnet o una interfaz de navegador de Internet. Se conecta un conmutador Ethernet remoto apto para fibra directamente al chasis MCR1900 central. Otro Conversor de Medios de fibra a fibra S-1000MM se conecta al conmutador de una oficina remota. En todos los casos es posible utilizar fibra multimodo o monomodo. Los enlaces de fibra pueden ampliarse hasta 160 km empleando fibra monomodo.

fibra empresarial para chasis de fibra

Ethernet Gestionado sobre Enlaces de Fibra

Gestione su enlace de multimodo a modo único o multimodo a multimodo con un chasis MCR200 que albergue un conversor de medios y un módulo de gestión. Es ideal para su uso en redes gestionadas con aplicaciones de fibra de baja densidad, este Conversor de Medios Gestionado se conecta a través de un enlace de fibra a un conversor de medios remoto. El enlace de cobre o fibra en la unidad independiente gestionada puede proporcionar información vita y estadísticas a herramientas de gestión de red como SNMP.

managed fiber links diagram

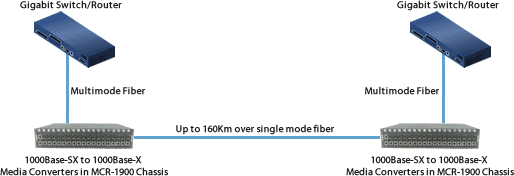

Amplíe entre dos Conmutadores de Fibra Gigabit

Amplíe la distancia de red entre dos conmutadores de fibra Gigabit multimodo
Dos Conversores de Medios de Multimodo a Monomodo permiten ampliar la distancia entre conmutadores de fibra a través de un enlace de fibra monomodo de hasta 160 km de longitud.

gigabit de fibra a chasis de conmutador de fibra

Monomodo / Fibra de un Hilo

Conecte puertos de cobre a través de un solo cable de fibra (también conocido como “Bi-Direccional”, BiDi)
Cuando se utiliza un solo cable de fibra, se necesita un par de Conversores de Medios de un solo cable de fibra para la conversión de cobre a fibra. Los Conversores de Medios para un solo cable de fibra de Perle también se conocen como modelos “Up/Down” (subida/bajada) Por ejemplo, el CM-1000MM-S1SC20U (“Up”) y CM-1000MM-S1SC20D (“Down”), que se muestran más abajo, deben utilizarse por parejas. Cada “Up” debe emparejarse con un par “Down” con el fin de gestionar las frecuencias de transmisión y recepción por separado.

single mode fiber diagramCM-1000MM-S1SC20UCM-1000MM-S1SC20D


La mayoría de las instalaciones para conversores de medios de fibra monomodo son de “conector doble” o “fibra doble”, en las que una conexión de fibra se utiliza para la transmisión y la otra para la recepción. Éstas están físicamente “cruzadas” con el fin de reflejar los enlaces de transmisión/recepción.

Sin embargo, para reducir costes, o bien si la fibra disponible es limitada, puede utilizarse tecnología WDM. WDM utiliza frecuencias de transmisión y recepción independientes para comunicar a través de un solo cable de fibra. La tecnología WDM se basa en que las fibras ópticas pueden transportar muchas longitudes de onda de luz simultáneamente sin que se produzca interacción entre las longitudes de onda. Por consiguiente, un solo cable de fibra puede transportar numerosos canales o señales de longitud de onda independientes simultáneamente.

Por ello, debe recordar que, si se utiliza un solo cable de fibra, necesitará un Conversor de Medios “Up” (de subida) en un extremo y un Conversor de Medios “Down” (de bajada) en el otro para lograr la conversión de cobre a fibra

Por ello, debe recordar que, si se utiliza un solo cable de fibra, necesitará un Conversor de Medios “Up” (de subida) en un extremo y un Conversor de Medios “Down” (de bajada) en el otro para lograr la conversión de cobre a fibra

Link Pass-Through: fundamental para el mantenimiento de fibra transparente a enlace de fibra

Fiber to Ethernet Converters

Cómo los Conversores de Medios multimodo a monomodo de Perle supervisan continuamente que ambas conexiones de fibra estén en funcionamiento. Nota técnica de Perle

Los Conversores de Medios permiten Gigabit Ethernet sobre fibra multimodo de 2 km

Fiber to Ethernet Converters

Nota técnica: Perle ofrece Conversores de Medios Gigabit que permiten velocidades de Gigabit sobre una infraestructura existente de fibra multimodo de 2 km.

Calculating and Understanding Optical Power Budgets

Fiber Media Converter

Nota técnica de Perle: Calcular las estimaciones de potencia óptica para determinar la distancia máxima del cable de fibra entre conversores de medios.

Sesiones de administración seguras SSH, SNMPv3 y HTTPS

Data Protection

El acceso del administrador de la red y del usuario al equipo debe realizarse a través de métodos de autenticación adecuados que utilicen sesiones SSH, SSL/TLS, SNMPv3 o HTTPS cifradas.

Single Mode / Single Strand (WDM) Fiber

Single Mode Fiber Diagram

Cuando se conectan dispositivos a través de un solo hilo de fibra, se necesita un par de dispositivos, modelos “Up/Down”, para la conversión de fibra.

Uso de la calidad del servicio (QoS) para controlar y administrar el ancho de banda de red

QoS

Una nota técnica de Perle Systems: Definir la calidad de servicio e identificar su impacto en las aplicaciones de alta prioridad.

¿Necesito un extensor Ethernet o un conversor de medios?

Where to Start?

Perle compara las diferencias entre los extensores Ethernet y los conversor de medios de cobre a fibra para ayudarle a elegir la tecnología ideal para su entorno.

Filtra tus opciones para encontrar el hardware adecuado para tu aplicación

Mostrando 31 de 31 productos

Haga clic en un número de pieza para obtener información sobre pedidos

Imagen del producto

Descripción

Cable de alimentación y número de producto

CM-1000MM-M2ST05 | Gigabit Fiber to Fiber Managed Module | Perle

CM-1000MM-M2ST05 - Gigabit Ethernet Fiber to Fiber Media Converter Managed Module, 1000Base-SX 850nm multimode (ST) [550 m/1804 ft.] to 1000Base-SX 850nm multimode (ST) [550 m/1804 ft.]. Managed or unmanaged operation

CM-1000MM-M2SC05 | Gigabit Fiber to Fiber Managed Module | Perle

CM-1000MM-M2SC05 - Gigabit Ethernet Fiber to Fiber Media Converter Managed Module, 1000Base-SX 850nm multimode (SC) [550 m/1804 ft.] to 1000Base-SX 850nm multimode (SC) [550 m/1804 ft.]. Managed or unmanaged operation

CM-1000MM-M2LC05 | Gigabit Fiber to Fiber Managed Module | Perle

CM-1000MM-M2LC05 - Gigabit Ethernet Fiber to Fiber Media Converter Managed Module, 1000Base-SX 850nm multimode (LC) [550 m/1804 ft.] to 1000Base-SX 850nm multimode (LC) [550 m/1804 ft.]. Managed or unmanaged operation

CM-1000MM-M2ST2 | Gigabit Fiber to Fiber Managed Module | Perle

CM-1000MM-M2ST2 - Gigabit Ethernet Fiber to Fiber Media Converter Managed Module. 1000Base-SX 850nm multimode (ST) [550 m/1804 ft.] to 1000Base-LX 1310nm Extended multimode (ST) [2km /6562 ft.] Managed or unmanaged operation

CM-1000MM-M2SC2 | Gigabit Fiber to Fiber Managed Module | Perle

CM-1000MM-M2SC2 - Gigabit Ethernet Fiber to Fiber Media Converter Managed Module. 1000Base-SX 850nm multimode (SC) [550 m/1804 ft.] to 1000Base-LX 1310nm Extended multimode (SC) [2km /6562 ft.] Managed or unmanaged operation

CM-1000MM-M2LC2 | Gigabit Fiber to Fiber Managed Module | Perle

CM-1000MM-M2LC2 - Gigabit Ethernet Fiber to Fiber Media Converter Managed Module. 1000Base-SX 850nm multimode (LC) [550 m/1804 ft.] to 1000Base-LX 1310nm Extended multimode (LC) [2km /6562 ft.] Managed or unmanaged operation

CM-1000MM-S2ST10 | Gigabit Fiber to Fiber Managed Module | Perle

CM-1000MM-S2ST10 - Gigabit Ethernet Fiber to Fiber Media Converter Managed Module, 1000Base-SX 850nm multimode (ST) [550 m/1804 ft.] to 1000Base-LX/LH 1310 nm single mode (ST) [10 km/6.2 miles] .Managed or unmanaged operation

CM-1000MM-S2SC10 | Gigabit Fiber to Fiber Managed Module | Perle

CM-1000MM-S2SC10 - Gigabit Ethernet Fiber to Fiber Media Converter Managed Module, 1000Base-SX 850nm multimode (SC) [550 m/1804 ft.] to 1000Base-LX/LH 1310 nm single mode (SC) [10 km/6.2 miles]. Managed or unmanaged operation

CM-1000MM-S2LC10 | Gigabit Fiber to Fiber Managed Module | Perle

CM-1000MM-S2LC10 - Gigabit Ethernet Fiber to Fiber Media Converter Managed Module, 1000Base-SX 850nm multimode (LC) [550 m/1804 ft.] to 1000Base-LX/LH 1310 nm single mode (LC) [10 km/6.2 miles]. Managed or unmanaged operation

CM-1000MM-S2ST40 | Gigabit Fiber to Fiber Managed Module | Perle

CM-1000MM-S2ST40 - Gigabit Ethernet Fiber to Fiber Media Converter Managed Module, 1000Base-SX 850nm multimode (ST) [550 m/1804 ft.] to 1000Base-EX 1310 nm single mode (ST) [40 km/24.9 miles]. Managed or unmanaged operation

CM-1000MM-S2SC40 | Gigabit Fiber to Fiber Managed Module | Perle

CM-1000MM-S2SC40 - Gigabit Ethernet Fiber to Fiber Media Converter Managed Module, 1000Base-SX 850nm multimode (SC) [550 m/1804 ft.] to 1000Base-EX 1310 nm single mode (SC) [40 km/24.9 miles]. Managed or unmanaged operation

CM-1000MM-S2LC40 | Gigabit Fiber to Fiber Managed Module | Perle

CM-1000MM-S2LC40 - Gigabit Ethernet Fiber to Fiber Media Converter Managed Module, 1000Base-SX 850nm multimode (LC) [550 m/1804 ft.] to 1000Base-EX 1310 nm single mode (LC) [40 km/24.9 miles]. Managed or unmanaged operation

CM-1000MM-S2ST70 | Gigabit Fiber to Fiber Managed Module | Perle

CM-1000MM-S2ST70 - Gigabit Ethernet Fiber to Fiber Media Converter Managed Module, 1000Base-SX 850nm multimode (ST) [550 m/1804 ft.] to 1000Base-ZX 1550 nm single mode (ST) [70 km/43.5 miles]. Managed or unmanaged operation

CM-1000MM-S2SC70 | Gigabit Fiber to Fiber Managed Module | Perle

CM-1000MM-S2SC70 - Gigabit Ethernet Fiber to Fiber Media Converter Managed Module, 1000Base-SX 850nm multimode (SC) [550 m/1804 ft.] to 1000Base-ZX 1550 nm single mode (SC) [70 km/43.5 miles]. Managed or unmanaged operation

CM-1000MM-S2LC70 | Gigabit Fiber to Fiber Managed Module | Perle

CM-1000MM-S2LC70 - Gigabit Ethernet Fiber to Fiber Media Converter Managed Module, 1000Base-SX 850nm multimode (LC) [550 m/1804 ft.] to 1000Base-ZX 1550 nm single mode (LC) [70 km/43.5 miles]. Managed or unmanaged operation

CM-1000MM-S2ST120 | Gigabit Fiber to Fiber Managed Module | Perle

CM-1000MM-S2ST120 - Gigabit Ethernet Fiber to Fiber Media Converter Managed Module, 1000Base-SX 850nm multimode (ST) [550 m/1804 ft.] to 1000Base-EZX 1550 nm single mode (ST) [120 km/74.6 miles]. Managed or unmanaged operation

CM-1000MM-S2SC120 | Gigabit Fiber to Fiber Managed Module | Perle

CM-1000MM-S2SC120 - Gigabit Ethernet Fiber to Fiber Media Converter Managed Module, 1000Base-SX 850nm multimode (SC) [550 m/1804 ft.] to 1000Base-EZX 1550 nm single mode (SC) [120 km/74.6 miles]. Managed or unmanaged operation

CM-1000MM-S2LC120 | Gigabit Fiber to Fiber Managed Module | Perle

CM-1000MM-S2LC120 - Gigabit Ethernet Fiber to Fiber Media Converter Managed Module, 1000Base-SX 850nm multimode (LC) [550 m/1804 ft.] to 1000Base-EZX 1550 nm single mode (LC) [120 km/74.6 miles]. Managed or unmanaged operation

CM-1000MM-S2ST160 | Gigabit Fiber to Fiber Managed Module | Perle

CM-1000MM-S2ST160 - Gigabit Ethernet Fiber to Fiber Media Converter Managed Module. 1000Base-SX 850nm multimode (ST) [550 m/1804 ft.] to 1000Base-EZX 1550 nm single mode (ST) [160 km/100 miles]. Managed or unmanaged operation

CM-1000MM-S2SC160 | Gigabit Fiber to Fiber Managed Module | Perle

CM-1000MM-S2SC160 - Gigabit Ethernet Fiber to Fiber Media Converter Managed Module. 1000Base-SX 850nm multimode (SC) [550 m/1804 ft.] to 1000Base-EZX 1550 nm single mode (SC) [160 km/100 miles]. Managed or unmanaged operation

CM-1000MM-S2LC160 | Gigabit Fiber to Fiber Managed Module | Perle

CM-1000MM-S2LC160 - Gigabit Ethernet Fiber to Fiber Media Converter Managed Module. 1000Base-SX 850nm multimode (LC) [550 m/1804 ft.] to 1000Base-EZX 1550 nm single mode (LC) [160 km/100 miles]. Managed or unmanaged operation

CM-1000MM-S1SC10U | Gigabit Fiber to Fiber Managed Module | Perle

CM-1000MM-S1SC10U - Gigabit Ethernet Fiber to Fiber Media Converter Managed Module, 1000Base-SX 850nm multimode (SC) [550 m/1804 ft.] to 1000Base-BX 1310nm TX / 1490nm RX single strand fiber, single mode (SC) [10 km/6.2 miles]. Managed o

CM-1000MM-S1SC10D | Gigabit Fiber to Fiber Managed Module | Perle

CM-1000MM-S1SC10D - Gigabit Ethernet Fiber to Fiber Media Converter Managed Module, 1000Base-SX 850nm multimode (SC) [550 m/1804 ft.] to 1000Base-BX 1490nm TX / 1310nm RX single strand fiber, single mode (SC) [10 km/6.2 miles]. Managed o

CM-1000MM-S1SC20U | Gigabit Fiber to Fiber Managed Module | Perle

CM-1000MM-S1SC20U - Gigabit Ethernet Fiber to Fiber Media Converter Managed Module. 1000Base-SX 850nm multimode (SC) [550 m/1804 ft.] to 1000Base-BX 1310nm TX / 1490nm RX single strand fiber, single mode (SC) [20 km/12.4 miles]. Managed

CM-1000MM-S1SC20D | Gigabit Fiber to Fiber Managed Module | Perle

CM-1000MM-S1SC20D - Gigabit Ethernet Fiber to Fiber Media Converter Managed Module. 1000Base-SX 850nm multimode (SC) [550 m/1804 ft.] to 1000Base-BX 1490nm TX / 1310nm RX single strand fiber, single mode (SC) [20 km/12.4 miles]. Managed

CM-1000MM-S1SC40U | Gigabit Fiber to Fiber Managed Module | Perle

CM-1000MM-S1SC40U - Gigabit Ethernet Fiber to Fiber Media Converter Managed Module. 1000Base-SX 850nm multimode (SC) [550 m/1804 ft.] to 1000Base-BX 1310nm TX / 1490nm RX single strand fiber, single mode (SC) [40 km/25 miles]. Managed or

CM-1000MM-S1SC40D | Gigabit Fiber to Fiber Managed Module | Perle

CM-1000MM-S1SC40D - Gigabit Ethernet Fiber to Fiber Media Converter Managed Module. 1000Base-SX 850nm multimode (SC) [550 m/1804 ft.] to 1000Base-BX 1490nm TX / 1310nm RX single strand fiber, single mode (SC) [40 km/25 miles]. Managed or

CM-1000MM-S1SC80U | Gigabit Fiber to Fiber Managed Module | Perle

CM-1000MM-S1SC80U - Gigabit Ethernet Fiber to Fiber Media Converter Managed Module. 1000Base-SX 850nm multimode (SC) [550 m/1804 ft.] to 1000Base-BX 1510nm TX / 1590nm RX single strand fiber, single mode (SC) [80 km/50 miles]. Managed or

CM-1000MM-S1SC80D | Gigabit Fiber to Fiber Managed Module | Perle

CM-1000MM-S1SC80D - Gigabit Ethernet Fiber to Fiber Media Converter Managed Module. 1000Base-SX 850nm multimode (SC) [550 m/1804 ft.] to 1000Base-BX 1490nm TX / 1310nm RX single strand fiber, single mode (SC) [80 km/50 miles]. Managed or

CM-1000MM-S1SC120U | Gigabit Fiber to Fiber Managed Module |Perle

CM-1000MM-S1SC120U - Gigabit Ethernet Fiber to Fiber Media Converter Managed Module. 1000Base-SX 850nm multimode (SC) [550 m/1804 ft.] to 1000Base-BX 1510nm TX / 1590nm RX single strand fiber, single mode (SC) [120 km/75 miles]. Managed

CM-1000MM-S1SC120D | Gigabit Fiber to Fiber Managed Module |Perle

CM-1000MM-S1SC120D - Gigabit Ethernet Fiber to Fiber Media Converter Managed Module. 1000Base-SX 850nm multimode (SC) [550 m/1804 ft.] to 1000Base-BX 1490nm TX / 1310nm RX single strand fiber, single mode (SC) [120 km/75 miles]. Managed

Hi!

¿Tienes una pregunta? ¡Chatea con un especialista en productos en vivo!

¿Tiene alguna pregunta?

Possiamo fornire ulteriori informazioni sui nostri prodotti oppure prepararti un preventivo


email-icon Envíe un correo electrónico
contactus-icon Envíe un correo electrónico callus-icon Llámenos
×

Envíe un correo electrónico
