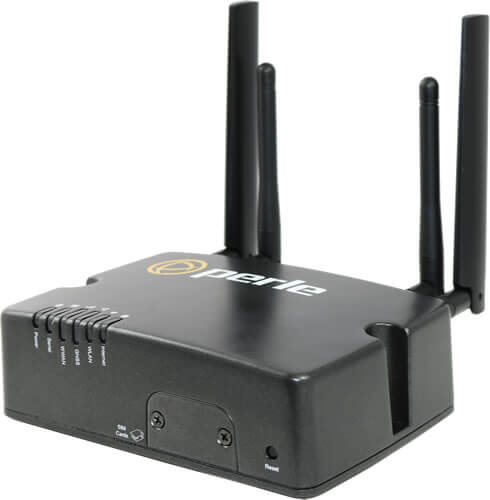

Routers LTE celulares IRG5500

Routers celulares periféricos de clase empresarial

Router LTE para conectividad primaria o de conmutación por error
Administración fuera de banda para la resolución remota de problemas
LTE-Advanced (LTE-A y LTE-A Pro) para velocidades de enlace descendente 10 veces más rápidas y velocidades de enlace ascendente 3 veces más rápidas
Alojamiento en la nube -- Implemente y administre su red desde la nube
Ethernet de 2 puertos o 4 puertos 10/100/1000
Conectividad de red a través de LTE, Wi-Fi, Ethernet, USB 3.2, y Serial
RS232, RS485, repetición de alarma y múltiples I/O para conectar equipos
Conjunto de funciones avanzadas SIN tarifas anuales

Los Routers IRG5500 de Perle tienen el conjunto más completo de características, funcionalidad y rendimiento para proporcionar conectividad de respaldo primaria o de conmutación por error a infraestructura remota y activos. Estos enrutadores celulares ultrarrápidos, resistentes y de alto rendimiento, con ranuras SIM duales, también tienen modelos con capacidades WLAN que los convierten en un único punto de contacto de red para implementaciones rápidas. Y no hay necesidad de capacitación porque un enrutador IRG5500 viene con una GUI web intuitiva. Para las secuencias de comandos de administración avanzadas, los comandos de la CLI también están disponibles.

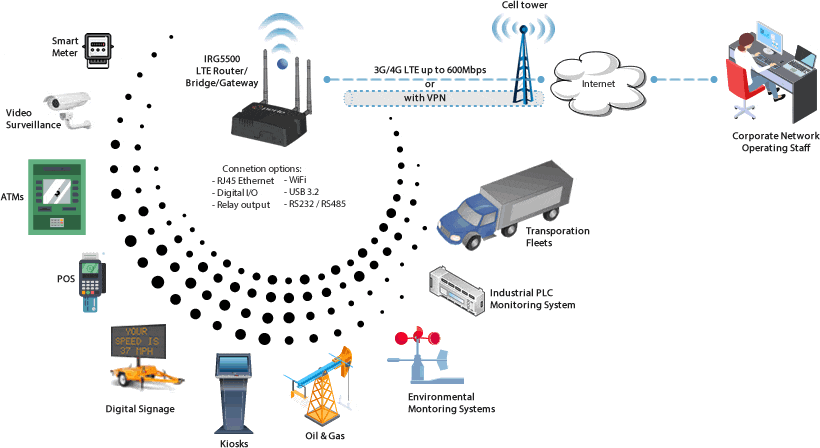

Los routers IRG5500 de Perle proveen conectividad de red LTE administrada rápida, segura y confiable donde las opciones cableadas son imposibles de implementar o requieren una copia de seguridad. Esto es crucial para habilitar una amplia gama de aplicaciones mientras se garantiza el más alto grado de seguridad para proteger la integridad de los servicios críticos. Reduzca el costo del tiempo de inactividad y las llamadas de servicio, y conecte los sitios distribuidos en línea más rápido. Con soporte para Datos, SMS, voz y vídeo, un IRG5500 y puede integrarse en cualquier infraestructura de red empresarial de nube, edificio, industrial o ubicación móvil.

Controladores de edificios y automatización de procesos, Internet de los objetos (IO)
Activos de red inteligentes (contadores, conmutadores, controladores), controladores de infraestructura de telecomunicaciones
SCADA, Sistemas de administración de distribución, Registradores de datos remotos, medidores de flujo, equipos de detección
Señalización digital, cajeros automáticos, puntos de venta, quioscos, tiendas "pop-up" temporales
Controladores de videovigilancia, cámaras IP, puntos de acceso móviles
Gestión de flotas, seguimiento de localización GPS/GNSS, taxis, vehículos de servicio público, redes de área de vehículos (VAN)
Vehículos de servicio público, equipos de intervención inmediata, centros de mando
Sistemas de tránsito, autobuses, metro, ferrocarriles

Premio ganado:

2024 Globee Awards Silbermedaillengewinner, Technologie

Operación de banda celular certificada en todo el mundo para 4G LTE, DC-HSPA+, HSPA+, HSPA, y UMTS (WCDMA)

Los routers IRG5500 de Perle tiene opciones celulares para garantizar respaldo para las bandas primarias de su operador en las áreas de utilización:

IRG5500+: LTE-A PRO CAT12. Velocidades de enlace descendente de 600 Mbps y ascendente de 150 Mbps. Compatibilidad con 24 bandas LTE y 9 bandas UMTS/WCDMA
IRG5500: LTE-A CAT6. Velocidades de enlace descendente de 300 Mbps y ascendente de 50 Mbps Compatibilidad con 15 bandas LTE y 6 bandas UMTS/WCDMA

Routers periféricos con capacidades de enrutamiento de grado empresarial

Perle no cobra ninguna suscripción anual o tarifas de licencia para mantener el funcionamiento, descargar actualizaciones de software o acceder a funciones. Los routers IRG5500 tienen todas las funciones de enrutamiento avanzado que se encuentran en los routers empresariales más avanzados. El amplio respaldo de enrutamiento de protocolos significa que pueden utilizarse fácilmente en estructuras de red de malla grandes o jerárquicas. Una CPU rápida y mucha memoria garantizan que el router pueda gestionar una carga de trabajo uniforme y pesada durante todo el día.

RIP, RIPv2, RIPng, OSPFv1/2/3, BGP-4, VRRP y muchos más..
Cuando el BGP se interconecta con múltiples ISP, el IRG5500 ofrece un rendimiento de enrutamiento de clase operador capaz de manejar toda la tabla de enrutamiento de Internet
IPv4 e IPv6
OpenVPN e IPSec VPN
DHCP y DHCPv6
Paso de IP para utilización que requieren que el router opere en modo portal o puente
Ruta entre cualquier interfaz (LTE, WLAN, Ethernet, USB o serie RS232)
Reducir el tráfico de red no deseado mediante la creación de dominios de colisión y/o difusión

Cortafuegos de normas basado en zonas integrado

El cortafuegos integrado IRG5500 ofrece normas intuitivas para routers de múltiples interfaces para proteger las redes internas del acceso no autorizado de los usuarios en una red externa. El cortafuegos también protege las redes internas entre sí, por ejemplo, manteniendo la red de recursos humanos separada de la red de usuarios. Si hay recursos de red que necesitan estar disponibles para un usuario externo, como un servidor web o FTP, estos recursos se pueden colocar en una red independiente detrás del cortafuegos, en una zona desmilitarizada (DMZ). El cortafuegos permitirá un acceso limitado a la DMZ, pero debido a que la DMZ únicamente incluye los servidores públicos, cualquier ataque allí no afectará a la red interna. El cortafuegos controla cuando los usuarios internos acceden a redes externas (por ejemplo, acceso a Internet), permitiendo que solo salgan determinadas direcciones, requiriendo autenticación o autorización, o coordinándose con un servidor de filtrado de URL externo. Se puede utilizar una norma de "negación total" (lista negra) para prohibir el tráfico entre zonas de seguridad del cortafuegos hasta que se aplique una política explícita que permita el tráfico deseado. Los puertos del router se asignan a zonas y se aplican normas de inspección de cortafuegos al tráfico que se mueve entre las zonas. Las normas entre zonas del cortafuegos vienen con una flexibilidad y granularidad considerables, de modo que se pueden aplicar diferentes normas de inspección de cortafuegos al mismo puerto del router.

Acceso de alta disponibilidad y Seguridad mejorada con autenticación de 2 factores

Con múltiples sesiones VPN simultáneas y autenticación de 2 factores, los routers IRG5500 de Perle permiten comunicaciones seguras con múltiples sistemas administrativos y de control.

La administración de autenticación remota (RADIUS, TACACS+, LDAP) se integra con sistemas de nivel empresarial para controlar el acceso a los dispositivos en el campo
El control CRC de imágenes de software protege el proceso de actualización del software contra la corrupción de software no deseado y el malware
OpenVPN de alta velocidad, seguridad IP (IPsec), estándar de cifrado de datos triple (3DES), y cifrado estándar de cifrado avanzado (AES) para la privacidad de datos en Internet
La prevención de intrusiones hace cumplir las políticas de seguridad en una gran empresa o en las redes de los proveedores de servicios
La solución de administración centralizada basada en la nube de Perle coloca toda su red e infraestructura informática en una sola aplicación y ofrece acceso seguro y fiable y visibilidad durante las operaciones habituales y los fallos críticos de la red. Escalable para adaptarse a cualquier requisito empresarial, la Administración Centralizada de la Nube reduce los errores humanos y garantiza la repetibilidad.

GPS / sistema global de navegación por satélite (GNSS) incluidos

GPS y GNSS (Galileo, Glonass y Beidou) se incluyen por defecto en todos los routers IRG5500. Esto permite seguimiento de ubicación en tiempo real de los activos remotos. Además, puede obtener actualizaciones de los relojes de la red en tiempo real en el router, o en cualquier equipo conectado, para un uso preciso de la marca de hora en aplicaciones en las que el tiempo es un factor importante.

Diseño de vanguardia certificado para una gran variedad de entornos de utilización

Los componentes y funciones de alto rendimiento permiten a los clientes aprovechar las velocidades de la red de banda ancha mientras ejecutan servicios de datos, voz y vídeo simultáneos y seguros. Todos los routers IRG5500 tienen altas tasas de MTBF porque están fabricados con componentes de gama alta certificados para ofrecer una fiabilidad superior y un funcionamiento ininterrumpido.

Conectividad de respaldo primaria o de conmutación por error	Perle es la única empresa que ofrece routers periféricos LTE con todas las características y protocolos de nivel empresarial necesarios para ser un router LTE primario o de conmutación por error totalmente funcional. Si la conexión de red principal se interrumpe por cualquier motivo, los routers IRG5500 de Perle ofrecen una conexión redundante siempre activa y rentable.Como solución de conmutación por error, las velocidades inalámbricas son lo suficientemente rápidas para mantener su red funcionando y las empresas distribuidas pueden disfrutar de la misma fiabilidad y ventaja competitiva que las grandes empresas. El costo relativamente bajo del LTE para la continuidad de la sucursal significa una mayor rentabilidad de la inversión y escalabilidad para múltiples ubicaciones. En pocas palabras, un router LTE IRG5500 garantiza un tiempo de actividad máximo, una escalabilidad rentable y una facilidad de implantación y administración con recursos informáticos limitados.
Diseño compacto y ligero	Utilícelo en muchos entornos diferentes donde el espacio, la disipación de calor y el bajo consumo de energía son factores críticos.Los soportes de montaje opcionales en carril DIN o los soportes de montaje en la pared garantizan una fácil instalación.
Alimentación ultra baja	Los routers IRG5500 LTE Routers están diseñados para funcionar con fuentes de alimentación limitadas consumiendo menos de 1 vatio en modo inactivo. Esto hace que sean perfectos para baterías y aplicaciones solares. Además, el modo de espera se puede utilizar para proteger las fuentes de alimentación reduciendo el consumo de alimentación a un objetivo de 53 mW. Esto puede ser activado por temporizadores, detección de baja tensión o I/O. Los routers IRG5500 también funcionan con la infraestructura de alimentación existente en despliegues de 2G/3G que están migrando a LTE, eliminando así la necesidad de invertir en equipos de sustitución.
Certificaciones de entornos robustos	Carcasa de aluminio fundido a presión IP54 robusta para la entrada de polvo y agua Resistencia a golpes y vibraciones certificada según MIL-STD-810G,, SAE J1455 y EN 61373 Hazloc según IECEx/IECx, ATEX y ANSI/ISA Clase 1 Div 2 Temperatura de funcionamiento de-40°C a +70°C

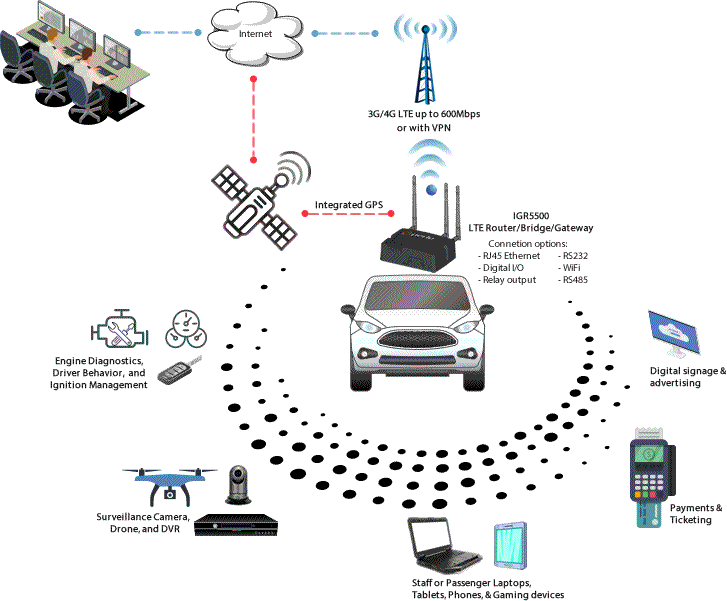

Utilización en vehículos	La conectividad de la torre celular se puede establecer y mantener hasta 100 metros por segundo (360 km/224 millas por hora) Conformidad con la certificación del marcado E, ISO 7637-2 e SO 16750-2 Protección de carga de batería incorporada, sin necesidad de acondicionamiento de energía externa, para salvaguardar el funcionamiento del vehículo Las aplicaciones de conocimiento de vehículos pueden ser usadas para supervisar remotamente la velocidad, aceleración, posición, y más del vehículo La gestión de la alimentación de encendido puede programar un apagado o puesta en marcha retardados del IRG5500 en función del estado de encendido del vehículo
Utilización en el ferrocarril	Los routers IRG5500 de Perle están totalmente aprobados y certificados para la utilización de aplicaciones de material rodante ferroviario. Son perfectamente adecuados para su instalación directamente en la cabina del tren o del metro, en los ambientes polvorientos y húmedos de los túneles del metro o en los recintos que se encuentran en las vías del ferrocarril. Certificaciones europeas EN50155 y EN50121 Certificaciones internacionales IEC60571 y IEC62236 La conectividad de la torre celular se puede establecer y mantener hasta 100 metros por segundo (360 km/224 millas por hora)

Conmutación por error Dual-SIM LTE para una verdadera continuidad de la actividad comercial

Los routers IRG5500 vienen con ranuras para SIM redundantes para garantizar una conectividad de red fiable y compatibilidad con multihoming celular en redes basadas en LTE y HSPA. Esto resulta especialmente útil:

Cuando se ha excedido el límite de datos del contrato del operador principal, el IRG5500 cambiará automáticamente a un plan de datos de reserva.
Cuando el IRG5500 se utiliza en un entorno móvil, se puede habilitar y utilizar la itinerancia de larga distancia.
Cuando hay una falta de cobertura o un fallo en la red del operador, el IRG5500 cambiará automáticamente a un operador de reserva.

Modelos WiFi de doble banda disponibles con punto de acceso WLAN integrado

Algunos modelos vienen con Wi-Fi integrado (hasta 866Mbps) para conectividad LAN que permite que hasta 128 clientes simultáneos trabajen simultáneamente. Integra el punto de acceso 802.11 a/b/g/n/ac para aplicaciones de misión crítica. El punto de acceso MIMO 2X2 crea una red inalámbrica que se recupera por sí misma y se optimiza por sí misma.

Más prestaciones y beneficios

Conectividad WAN	LTE, Ethernet 10/100/1000 y WiFi
Configuración de administración central	Los routers IRG5500 utilizan PerleView, una herramienta de configuración de servidor basada en web que simplifica la configuración y la utilización. Las capacidades de administración centralizada ofrecen a los administradores de red visibilidad y control sobre las configuraciones de red en sitios remotos. Otras capacidades de administración del IRG5500 de Perle incluyen: Configuración rápida: Disponible cuando el router se encuentra en la configuración (inicial) predeterminada de fábrica Administrador web: Disponible a través de un navegador CLI: Interfaz de línea de comandos SNMP: Utilizando un sistema de administración de red No hay cuotas de licencia mensuales o anuales vigentes.
Puerto serie	Los routers IRG5500 de Perle vienen con un servidor de dispositivos seguro IOLAN incorporado para aplicaciones de conectividad segura de serie a IP (Ethernet/LTE). Esto lo hace perfecto para aplicaciones que requieren administración de consola de dispositivos remotos, captura de datos o monitorización. Algunas de las aplicaciones compatibles son: La tecnología de paquetes TrueSerial® ofrece las conexiones en serie más auténticas a través de Ethernet para la integridad del protocolo de serie. Acceso al puerto serie: conéctese directamente mediante Telnet / SSH Servidor de terminal: Impresora Telnet, SSH, Rlogin, LPD, RCP Máquina de serie a IP (Ethernet) Datos de serie sin procesar a través de Ethernet/LTE/TCP/IP/UDP Simulación de módem virtual Redirector TruePort Encapsulación ModBus, DNP3 e IEC-870-5-101 Permisos de acceso a la línea a través de los servidores TACACS+ y RADIUS Marque directamente en serie: PPP, PAP/CHAP, SLIP

Conjunto de características de software: Routers LTE celulares IRG5500

Todas las características y funcionalidades están incluidas en el precio base del producto. No hay gastos ni tarifas adicionales.

Functionality

Gateway (IP Passthrough Bridging), Switching, Routing

Routing / Switching Protocols

IPv4/IPv6
Static Routing
RIP/RIPNg
NAT
OSPFv3
BGP-4
IPv6 Encapsulations (GRE, 6in4)
VRRP
Port Routing
STP
MSTP
PPPoE V6
LLDP

IP Applications

DDNS, DNS Proxy / Spoofing, relay, client, Opt. 82
NTP & SNTP (versions 1, 2, 3, 4) with support from GPS, GNSS & Network Carrier timing
DHCP / DHCPv6 server & BOOTP for automated network-based setup

VLAN & VPN

VLAN, IPSec, OpenVPN, VPN Failover (16 concurrent VPN tunnels)

GPS & GNSS Reports

GPS for tracking equipment over RS232, USB, and Ethernet

NMEA 0183 v3.0, TAIP, CSV

LTE & Wi-Fi Applications

Private LTE / CBRS - ability to select a specific band for LTE connection

Wi-Fi Hot Spot (for models with optional WLAN support)

Firewall & Security

Built in Zone-Based Policy Firewall
Access Control Lists (list & ranges & time)
Filter based on MAC Address, IP, Port, Protocol, User
AAA, LDAP, Radius, TACACS+
802.1x
Layer 2 MAC address filtering
Certificate Support (X.509)
Port Forwarding
BGP Communities

Security Features

Security via remote authentication (LDAP, Radius and TACACS+)
Trusted host filtering (IP filtering), allowing only those hosts that have been configured in the host table access to the router.
Idle LTE port timers, which close a connection that has not been active for a specified period of time
Ability to disable services (for example, Telnet, TruePort, Syslog, SNMP, Modbus, HTTP) for additional security
Ability to individually disable network services that won’t be used by the SSH client/server connections (SSH 1 and SSH 2)
Logging via syslog
Ability to disable Ping responses
Ability to setup Access Lists (ACL’s) to restrict traffic
Ability to set up firewalls to restrict incoming and outgoing packets
SSH client/server connections (SSH 1 and SSH 2)
SSL/TLS client/server data encryption (TLSv1/1.1/1.2 and SSLv2)
Ability to setup Virtual Private Networks (VPNs)
Wireless Security; WEP, WPA2-PSK & Enterprise (EAP, PEAP, LEAP), 802.11i
Wireless cellular security using PAP or CHAP authentication
Dynamic DNS with DYNDNS.org
Domain Name Server (DNS) support
Email alert notification
SSH connections (supported ciphers are Blowfish, 3DES, AES-CBC, AES-CTR, AES-GMC, CAST, Arcfour and ChaCha20-Poly1305)
SSL/TLS connections
RIP authentication (via password or MD5)
OSPF
2F Authentication
Management Access Control
SNMPv3
DMZ
Secure HTTP/HTTPS/FTP/Telnet Authentication Proxy

Logging, Reporting & Alerts

Sys Log
Event Type
Report Type
Alerts & Monitoring
Triggers Status Screen Report
Data Usage
Diagnostic

Management

PerleVIEW Management, WEB (HTTP/HTTPS), SNMPv1/v2/v3, RESTful API, SMS Control, Load Balancing, CLI/Piping, Login Banner, E-mail, Ping, Telnet, FTP, Connection on Demand
Network Assist: This Windows-based desktop application helps busy IT managers configure and monitor the status of deployed Perle devices.
Automatic check for software updates.
Software updates available over FTP, HTTP, HTTPS, SCP, SFTP, and TFTP

OCI Container (Docker-based) implementation

Perle's OCI Containers are based on the Docker platform and add native Docker capabilities to all IRG Routers. It supports public and private container registries such as Docker Hub, Amazon ECR, Opencontainers, GitHub, BuildKit, Podman, and Buildah. Perle IRG Routers provide the ideal framework to provision, manage, and run any application or container found, or built, in these registries.

Run all OCI Container types:
- Runtime Specification (runtime-spec),
- Image Specification (image-spec)
- Distribution Specification (distribution-spec)
Multiple OCI Containers can run simultaneously
OCI Containers can be accessed on private and public registries

Power Management (General)

Power Processor Saving Mode – this feature optimizes idle power consumption, saving energy by reducing performance where possible.

Power Saving Features including:

LED power saving mode
Smart Standby Mode
Power saving strategies such as turning off unused interfaces (USB, Serial, Ethernet)
Turning off GPS and adjusting the Ethernet rate

Operating Power Modes

Standard – When power is applied to the router, it will power up. All inputs are ignored (from a power up and Smart Standby perspective). This is the default.
Smart Standby Mode – you can configure a combination of one or two user defined conditions to determine when the router is powered up and when it goes into Smart Standby Mode.

Power Management (Ignition Sense)

Configurable time delay for shutdown / start based on vehicle ignition status

Low Voltage Standby function to prevent battery drain

Operating Power Mode (Ignition mode) – this mode monitors the ignition input and goes in and out of Smart Standby based on the voltage of the ignition input. When the voltage on the ignition input goes below a user pre-defined threshold, the router will be powered down into Smart Standby Mode. When the voltage on the ignition input goes above the Perle Wireless LTE Router pre-defined value the power will be restored. You can configure a combination of inputs and schedule to control Smart Standby Mode.

GPIO Capabilities

One GPIO configurable as high side pull-up / dry contact, analog input, digital input, low side current sink output, digital output/open drain, or Pulse Counter

One GPIO configurable as Vehicle ignition sense or analog input

Two Digital Inputs configurable as high side pull-up / dry contact, digital input, or Pulse Counter

One normally open (NO) relay contact

Serial Port Capabilities

Access: connect directly using Telnet / SSH

Terminal Server: Telnet, SSH v1 and v2, Rlogin, Auto session login, LPD, RCP printer

Serial to Ethernet: Tunnel raw serial data across Ethernet - clear or encrypted, RAW serial data over TCP/IP/UDP, packetized data, virtual modem, TruePort com/tty redirector, TrueSerial packet technology, RFC2217 transport & RS232 control signals

Industrial Protocols Encapsulations: ModBus, DNP3 and IEC-870-5-101, ModBus TCP Gateway

Remote Access: PPP, PAP/CHAP, SLIP

Especificaciones de hardware: Routers LTE celulares IRG5500

Los productos pueden adquirirse con o sin antenas y con o sin cables de alimentación. Todas las funcionalidades están incluidas en el precio base del producto. Los accesorios adicionales se venden por separado.

Cellular

LTE

IRG5500

LTE-A CAT6. 300Mbps downlink and 50Mbps uplink speeds

IRG5500+

LTE-A PRO CAT12. 600Mbps downlink and 150Mbps uplink speeds

IRG5500+ FN

FirstNet Ready™ certified for Band 14 (B14). LTE-A PRO CAT12. 600Mbps downlink and 150Mbps uplink speeds

Frequency Bands (4G / LTE)

IRG5500

4G/LTE Bands (15)

2100(B1), 1900(B2), 1800(B3), AWS(B4), 850(B5), 2600(B7), 900(B8), 700(B12), 700(B13), 800(B20), 1900(B25), 850(B26), 700(B29), 2300(B30), TDD B41

IRG5500+

4G/LTE Bands (24)

2100(B1), 1900(B2), 1800(B3), AWS(B4), 850(B5), 2600(B7), 900(B8), 1800(B9), 700(B12), 700(B13), 850(B18), 850(B19), 800(B20), 850(B26), 700(B28), 700(B29), 2300(B30), 1500(B32), TDD B41, TDD B42, TDD B43, TDD B46, CBRS B48, 1700(B66)

IRG5500+ FN

4G/LTE Bands (24)

2100(B1), 1900(B2), 1800(B3), AWS(B4), 850(B5), 2600(B7), 900(B8), 1800(B9), 700(B12), 700(B13), 700(B14), 850(B18), 850(B19), 800(B20), 850(B26), 700(B29), 2300(B30), 1500(B32), TDD B41, TDD B42, TDD B43, TDD B46, CBRS B48, 1700(B66)

Data & SMS Operation over 4G LTE with fallback networks DC-HSPA+ / HSPA+ / HSPA / UMTS (WCDMA)

IRG5500

3G HSPA/HSPA+ Bands (6)

2100(B1), 1900(B2), 1800(B3), AWS(B4), 850(B5), 900(B8)

IRG5500+

3G HSPA/HSPA+ Bands (9)

2100(B1), 1900(B2), 1800(B3), AWS(B4), 850(B5), 800(B6), 900(B8), 1700(B9), 850(B19)

IRG5500+ FN

3G HSPA/HSPA+ Bands (8)

2100(B1), 1900(B2), AWS(B4), 850(B5), 800(B6), 900(B8), 1700(B9), 850(B19)

Public Safety Bands

IRG5500

Band 26

IRG5500+

Bands 26, 28

IRG5500+ FN

Bands 14, 26

Cellular Antenna

Frequency Range: 704-902-928-960/1427.9-1575.42/1710-2170/2400-2480-2690MHz
Gain: 3 dBi
Impedance: 50 ohm
Voltage Standing Wave Ratio: <3.0 (typical)
Radiation: Omni-Directional
Connector: SMA Male (Swivel)
Dimensions: 135.6 x 20.1 mm / 5.34 x 0.8 in

SIM

Dual Mini-SIM 15 x 25mm (or 2FF )

GPS / GNSS

Wide-band GNSS: 1559-1606 MHz
GPS: 1575.42 MHz / GLONASS: 1602 MHz / BeiDou: 1561.098 MHz / Galileo: 1575.42 MHz / QZSS: 1575.42 MHz
Simultaneous tracking: Up to 30 channels
Active GNSS antenna support
Reports: NMEA 0183 V3.0, TAIP

GPS / GNSS Passive Antenna

GNSS Applications: GPS, Glonass, Galileo, Beidou
Frequency Range: 1561MHz~1606 MHz
Gain: 4 dBi (typical)
Impedance: 50 Ohm
Voltage Standing Wave Ratio: 2.0 (typical)
Polarization: RHCP
SMA (M) straight
Dimensions: 41.9 x 47.3 x 16.3 mm / 1.65 x 1.86 x 0.64 in
RG-174 Cable Lenght: 5 m / 16.4 ft

Wi-Fi

Models with Integrated Wi-Fi

IRG5500

IRG5521

IRG5541

IRG5500+

IRG5521+

IRG5541+

IRG5500+ FN

IRG5521+ FN

IRG5541+ FN

LAN Standards

IEEE 802.11ac complaint & backward compatible with 802.11a/b/g/n

Topology

Infrastructure ( AP ) and up to 128 Client modes

Radio

Dual-Band Radio ; 2.4GHz and 5GHz 20, 40Mhz SISO 2.4-GHz

Data Rate

up to 867Mbps

Security

WEP, WPA-PSK, WPA2-PSK & Enterprise ( EAP, PEAP, LEAP ), 802.11i (includes hardware-accelerated Advanced Encryption Standard [AES] ), 802.1x supplicant

WLAN Antenna (optional accessory)

Frequency Range: 2.4GHz & 5GHz
Gain: up to 3 dBi
Impedance: 50 ohm
Voltage Standing Wave Ratio: 2.0 (typical)
Radiation: Omni-Directional
Connector: RP-SMA (Swivel) Female
Dimensions: 109 x 10.1 mm / 4.3 x 0.4 in

10/100/1000 Mbps Ethernet RJ45 Copper

Models with 2x 10/100/1000 Ports

IRG5500

IRG5520

IRG5521

IRG5500+

IRG5520+

IRG5521+

IRG5500+ FN

IRG5521+ FN

Models with 4x 10/100/1000 Ports

IRG5500

IRG5540

IRG5541

IRG5500+

IRG5540+

IRG5541+

IRG5500+ FN

IRG5541+ FN

Speed

Software selectable 10/100/1000 Ethernet

Auto Software selectable Half/Full/Auto duplex

Ethernet Isolation

1.5Kv Magnetic

Standards

IEEE 802.3 for 10Base-T, IEEE 802.3u for 100Base-TX and 100Base-FX, IEEE 802.3ab for 1000Base-T, IEEE 802.3x for Flow Control

Processing Type

Store and Forward

MAC Address Table Size

VLAN ID range

1 to 4000

USB

USB-C

1 x USB 3.2 Type-C with a transfer rate up to 5Gbps
Console Port or Ethernet over USB

Serial

RS232 Serial

1 x RS232 DB9 female connector
Serial Port Speeds: 300bps to 230Kbps with customizable baud rate support
Data Bits: 5,6,7,8-bit protocol support
Parity: Odd, Even, Mark, Space, None
Flow Control: Hardware, Software, Both, None
Serial Port Protection: 15Kv Electrostatic Discharge Protection ( ESD )
Processing Type - Store and Forward

RS485 Serial

half-duplex

Power and Auxillary Connectors

One GPIO Input

Digital Input & Pulse Counting VDC: 0 for ≤ 1V, 1 for ≥ 2.7V
Dry Contact Max Current range: min 0.6mA @ 7V and max 3.5mA @ 36V
Current Sink Output: 0.5A @ 12v

Ignition Sense

Analog Input: 0.5V to 36V

Two Digital Inputs

Digital Input & Pulse Counting VDC: 0 for ≤ 1V, 1 for ≥ 2.7V

One Alarm Relay

Normally Open (NO) dry contact: 1A @ 24VDC

Platform Specifications

Microprocessor

Dual Core Cortex-A53 64bit ARMv8 1.2GHz

RAM

1GB DDR4

Flash

4GB MMC

LED Indicators

Power: indicates power status
Serial: indicates serial RS232 connection status and Tx data
WWAN: indicates Wireless Wide Area Network status
GNSS: indicates Global Navigation Systems for GPS, Galileo, Glonas and Beidou status
VPN: indicates VPN presence (for Router Models: IRG5520x & IRG5540x only)
WLAN: indicates Wireless Lan status (for Router Models: IRG5521x & IRG5541x only)
Internet: indicates Internet connectivity

Environmental Specifications

Operating Temperature: -40°C to 70°C / -40°F to 158°F
Storage Temperature: -40°C to 85°C / -40°F to 185°F
Operating Humidity: 0% to 95% non-condensing
Storage Humidity: 0% to 95% non-condensing
Operating Altitude: 3048 m / 10,000 ft
Cooling: EN 60068-2-1
Dry heat: EN 60068-2-2
Damp: EN 60068-2-30
MTBF (no Wi-Fi): > 234,435 hours
MTBF (with Wi-Fi): > 192,137 hours
(Calculation model based on MIL-HDBK-217-FN2 @ 30°C/86°F)
Heat Output (BTU/HR)

Enclosure

Die Cast Aluminium

Mounting

Desktop, Panel, or wall mount
DIN Rail attachement bracket is optional.
(Mounts to standard 35 mm DIN rail in accordance with DIN EN 60175 vertically or horizontally)

Ingress Protection Rating

IP54

Power

Power/Current Consumption Typical Use (connected/with Activity)

IRG5500

IRG5520: 0.31A / 3.77W

IRG5521: 0.37A / 4.4W

IRG5540: 0.34A / 4.07W

IRG5541: 0.39A / 4.70W

IRG5500+

IRG5520+: 0.35A / 4.22W

IRG5521+: 0.40A / 4.79W

IRG5540+: 0.38A / 4.52W

IRG5541+: 0.42A / 5.09W

IRG5500+ FN

IRG5521+ FN: 0.40A / 4.79W

IRG5541+ FN: 0.42A / 5.09W

Note: up to 0.08A / 1W more in power savings can be achieved through shutting down the USB port, LEDs, GPS, as well as turning down router processor speed

Power/Current Consumption Idle Mode (connected/no Activity)

IRG5500

IRG5520: 0.30A / 3.56W

IRG5521: 0.35A / 4.16W

IRG5540: 0.32A / 3.86W

IRG5541: 0.37A / 4.46W

IRG5500+

IRG5520+: 0.32A / 3.84W

IRG5521+: 0.36A / 4.37W

IRG5540+: 0.35A / 4.14W

IRG5541+: 0.39A / 4.67W

IRG5500+ FN

IRG5521+ FN: 0.36A / 4.37W

IRG5541+ FN: 0.39A / 4.67W

Power/Current Consumption

All models: 3.9mA / 46.8mW

Power Input

12/24 VDC Nominal (7 to 36 VDC Range)

Ignition Sense

VDC voltage variation with On/Off and timer

External Power Supply (optional)

110 / 220 VAC Power supply

Power Connector

Power Line Protection

Surge: 8KV (EN61000-4-5 common mode), 2KV (EN61000-4-5 differential and common modes)

Reverse polarity protection

YES

Vehicle Transient voltage protection

Built-in protection against voltage transient including 5 VDC engine cranking and +200 VDC load dump

Weight & Dimensions

Product Weight & Dimensions

Weight: 0.59 Kg / 1.30 lb

Dimensions: 146 x 99 x 45 mm / 5.75 x 3.89 x 1.77 in

Shipping Weight & Dimensions

Weight (with Antenna): 1 Kg / 2.20 lb

Weight (without Antenna): 0.79 Kg / 1.74 lb

Dimensions: 270 x 170 x 70 mm / 10.63 x 6.70 x 2.75 in

Regulatory Approvals

Cellular/Telecom Regulatory Approvals

IRG5500

FCC/ICES, RED, PTCRB/CTIA, CE

IRG5500+

FCC/ICES, RED, PTCRB/CTIA, CE

IRG5500+ FN

FCC/ICES, PTCRB/CTIA

Carrier Certifications

IRG5500

AT&T

Verizon IRG5500

T-Mobile for Wholesale

T-Mobile for Business

IRG5500+

AT&T

Verizon IRG5500+

T-Mobile for Wholesale

T-Mobile for Business

IRG5500+ FN

AT&T

Shock & Vibration

SAE J1455 (Vibration: Section 4.10.4.1 and 4.10.4.2 Cab Mount, Shock: Section 4.11.3.4 Operational Shock)

MIL-STD-810G (Shock: test method 516.6. Operational Vibration: test method 514.6)

EN 61373 (Shock, Vibration long-life / functional-random)

Hazloc

IECEx/IECx, ATEX/Ex Class 1 Zone 2, Directive 2014/34/EU

ANSI/ISA 12.12.01, Class 1 Division 2 Groups A-D, ISA 12.12.01-2015

Vehicle Usage

E-Mark (UN ECE Regulation 10.04, ISO 7637-2:2011 and ISO 16750-2:2012 )

Velocity

< 100m/s

Railway

EN 50155: 2017 Clause 4.3.6
EN 50121-1: 2017
EN 50121-3-2: 2016
EN 50121-4: 2016
IEC 60571:2012 For Clause 12.2.8 & 12.2.9
IEC 62236-1: 2018
IEC 62236-3-2: 2008
IEC 62236-4: 2018

Emissions

FCC 47 Part 15 Subpart B, Class B
ICES-003 Issue 6 Class B (Canada)
FCC Part 15.247 Subpart C ( 2.4 Ghz)
FCC Part 15.407 Subpart E ( 5 Ghz)
ANSI C63.4 Class B (Radio-Noise Emissions from Low-Voltage Electrical and Electronic Equipment in the Range of 9 kHz to 40 GHz)
EN61000-3-2: 2014 (Limits for Harmonic Current Emissions)
EN61000-3-3: 2013 (Limits of Voltage Fluctuations and Flicker)
CISPR 32:2015/EN 55032:2015 Class B (Electromagnetic compatibility of multimedia equipment - Emission requirements)

Immunity

CISPR 25:2016/EN55025: (Vehicles, boats and internal combustion engines - RDC)
CISPR 35:2016/EN 55035:2017 (IR)
EN 61000-4-2:2009 (ESD)
+/-8 kV (Contact)
+/-15 kV (Air)
Operating mode: powered on
EN 61000-4-3: 2006 + A1:2007 + A2:2010(RS)
EN 61000-4-4:2012 (EFT) 2 KV (Criteria A)
EN 61000-4-5:2014+AMD1:2017 (Surge) 2KV (line to earth), 1.5KV (line to line)
EN 61000-4-6: 2013 (CS)
EN 61000-4-8: 2009 (PFMF)
EN 61000-4-9: 2016 (PMF)
EN 61000-4-11: 2004 + A1:2017
EN 61000-4-16
EN 61000-6-4: 2007 + A1: 2011
ISO 7637-2:2004

Safety

UL/IEC 61010-1
UL/IEC 61010-2
UL/EN/IEC 62368-1 (previously 60950-1)
CAN/CSA C22.2 No. 62368-1

Cellular / WWAN Radio Standards

EN 300 328 (V2.1.1:2019), ETSI EN 300 328 V2.1.1 (2016-11) (Electromagnetic compatibility)
EN 301 893 (V1.8.1:2015), ETSI EN 301 893 V2.1.1 (2017-05) (Radiated spurious emissions)
EN 301 489-1 (V2.1.1:2017-02), ETSI EN 301 489-1 V2.1.1 (2017-02)
EN 301 489-17 (V3.2.0:2017-03), ETSI EN 301 489-17 V3.1.1 (2017-02)
EN 301 489-19 (V2.1.1:2019)
EN 301 908-1 v11.1.7:2018-12, ETSI EN 301 908-1 V7.1.1 (2015-03) (Radiated emissions RF control and monitoring)
EN 301 908-2 v11.1.2:2017-08, ETSI EN 301 908-2 V11.1.2 (2017-08) (RF conducted)
EN 301 908-13 v11.1.2:2017-07, ETSI EN 301 908-13 V11.1.2 (2017-07) (RF Conducted)
EN 62311:2019, IEC 62311 Ed. 1.0 b:2007 (Human exposure restrictions for radio frequency electromagnetic fields)

Environmental Specifications

Reach, RoHS3, and WEEE Compliant

Other

ECCN

5A992

HTSUS Number

8517.62.0020

Warranty

2 Years

Conectividad LTE M2M / IoT

Los routers LTE IRG5500 de Perle ofrecen conectividad M2M siempre activa, segura, fiable, rentable y fácil de usar. Con una resistente carcasa de tipo industrial, los routers IRG5500 de Perle son una solución versátil y compacta que proporciona conectividad 2G/3G/4G LTE con funciones GPS integradas y soporte Wi-Fi opcional. Los routers IRG5500 de Perle son ideales para resolver problemas de conectividad inalámbrica en numerosos mercados verticales, que incluyen videovigilancia, señalización digital, seguridad del hogar, exploración de petroleo y gas, quioscos, gestión de flotas, red inteligente, diagnóstico de vehículos, telemática, entre otros muchos.

Conmutación por error LTE y gestión fuera de banda con fiabilidad de «cuatro nueves» (99,99 % de tiempo de actividad)

Cuando la red por cable se encuentre inactiva, el acceso a la red se puede mantener con conmutación por error automática a LTE. Existen varias opciones cuando la WAN principal está inactiva. Por ejemplo, utilizar la función de Control del estado, cuando el IRG5000 hace ping a una IP de destino a través de la ruta principal. Si no hay respuesta, el router IRG5000 iniciará una conexión directa utilizando la ruta LTE de respaldo. El coste relativamente bajo de LTE para la empresa se traduce en una mayor rentabilidad de la inversión y escalabilidad para múltiples ubicaciones con recursos informáticos limitados. Con el uso de los routers LTE IRG5000 de Perle, las empresas podrán contar con conectividad de red bajo demanda rápida de ejecutar, fácil de administrar y con el máximo tiempo de actividad garantizado.

Diagrama de conmutación por error de LTE

Usos del router principal

Para tiendas temporales o sucursales con recursos de TI limitados, los routers IRG5500 con Wi-Fi son una solución «todo en uno» fácil de usar. El producto funcionará como router LTE, conmutador Ethernet 10/100/1000 de dos o cuatro puertos y punto de acceso Wi-Fi. IPv4 e IPv6 son compatibles tanto en WAN como en LAN.

Conmutación por error LTE compatible con PCI

La industria de tarjetas de crédito exige que los minoristas cumplan con el estándar de la Industria de tarjetas de pago (PCI) para mantener un entorno seguro al realizar operaciones con tarjetas de pago. Para estas operaciones, el router IRG5000 de Perle actúa como un conducto de datos inalámbrico (puerta de enlace) para routers y TPV (terminales punto de venta) que se han configurado para cumplir con PCI. El USBnet se encuentra en una subred diferente del terminal punto de venta. Todos los protocolos de seguridad se deben establecer desde el terminal punto de venta hasta el procesador de pagos. Los terminales de pago con tarjeta deben estar en una LAN o VLAN dedicada. El router IRG5000 de Perle configurado en modo de puerta de enlace debe estar conectado a un router configurado para que cumpla con PCI.

Redes de Área de Vehículos (VAN)

Con GPS y GNSS (Galileo, Glonass y Beidou) incluidos de serie, un router LTE IRG5500 se puede utilizar como el centro de conectividad principal para crear una red VAN. Gracias a esto, se puede realizar un seguimiento de la ubicación en tiempo real de activos remotos. Además, las actualizaciones del reloj de red en tiempo real del router u otro equipo conectado, asegura el uso preciso de la hora de registro en aplicaciones urgentes. La telemetría del vehículo, los sensores, las cámaras de vigilancia, la venta de billetes y otros dispositivos se conectan para transmitir datos a la nube o la sede a través de LTE. En aplicaciones de transporte público, como taxis, autobuses, tranvías y trenes, la red Wi-Fi se puede utilizar para proporcionar acceso gratuito o de pago a Internet a los clientes Con la capacidad de establecer y mantener la conectividad de la torre de telefonía a una velocidad de hasta 100 metros por segundo (360 km / 224 mi por hora), el IRG5500 ofrece acceso LTE fiable para cualquier aplicación de material en movimiento. La gestión de encendido/apagado se puede utilizar para programar un apagado o encendido postergado del IRG5500 según el estado de encendido/apagado del vehículo para garantizar que todos los datos se transmitan de manera segura. Doble ranura para tarjetas SIM para garantizar una conectividad de red fiable cuando el IRG5500 necesita cambiar automáticamente a un plan de datos alternativo o de operador porque se ha sobrepasado el límite de datos del contrato del operador principal, si no hay cobertura o la red del operador no funciona, o si se habilita y se utiliza la itinerancia de datos.

LTE Router for Vehicle Area Networks Diagram

Puerta de enlace de comunicaciones para ferrocarril

Los routers IRG5500 cumplen con las normas ferroviarias y cuentan con las certificaciones de temperatura, vibración y emisiones operativas necesarias para la instalación en trenes, trenes ligeros, metros y tranvías. Se pueden instalar con facilidad directamente en la cabina del tren o del metro, en ambientes polvorientos y húmedos de los túneles de metro o en los recintos que se encuentran junto a las vías del tren. Los centros de administración central pueden controlar el tráfico ferroviario, el estado de conmutación, las condiciones de seguimiento, las condiciones climáticas y los datos de seguridad recopilados por los sensores y otros equipos ubicados en las estaciones de vigilancia de la vía. A bordo, el router ferroviario IRG5500, con punto de acceso Wi-Fi integrado, permite a los viajeros acceder a servicios y aplicaciones, como música, juegos, cine, libros y conectividad a Internet para consultar el correo electrónico y otras aplicaciones personales. Gracias a la conexión de cámaras de seguridad, pantallas informativas y otros equipos el personal de control puede realizar una amplia variedad de trabajos operativos. Con la capacidad de establecer y mantener la conectividad de la torre de telefonía a una velocidad de hasta 100 metros por segundo (360 km / 224 millas por hora), el IRG5500 es el mejor router LTE para cualquier aplicación de material rodante ferroviario.

Diagrama de router LTE Router para ferrocarril

Zonas de obras inteligentes (SWZ) en la carretera

Los sistemas de transporte inteligentes (ITS, por sus siglas en inglés) y las zonas de obras inteligentes (SWZ, por sus siglas en inglés) se utilizan para supervisar y mejorar las zonas de construcción en las carreteras. Un router LTE permite la comunicación entre los componentes del sistema. La información en tiempo real puede transmitirse a las señales portátiles de mensajes cambiantes (PCMS, por sus siglas en inglés) para mostrar las condiciones del tráfico, la duración de los desplazamientos, la información sobre accidentes y los mensajes de advertencia. Los datos pueden ser recopilados por cámaras y sensores cercanos a la zona de obras y que se envían al sistema central de procesamiento.

Conmutación por error con enrutamiento estático

Fuerce el tráfico especificado para usar diferentes reglas de enrutamiento para dirigir el tráfico especificado desde el router IRG5000 o un dispositivo conectado a un router principal designado. Si la ruta principal falla, el tráfico especificado utiliza una ruta de respaldo.

Conmutación por error con diagrama de enrutamiento estático

Conmutación por error de VPN (VPN Failover)

Con detección de pares muertos (DPD) y VPN Failover configurados en el router IRG5000, se configuran dos túneles VPN pero solo uno está activo al mismo tiempo. Si la DPD detecta que el destino no responde a través de la VPN principal, el tráfico cambia automáticamente a la VPN secundaria/de respaldo. La función VPN Failover continuará haciendo ping al destino a través del túnel principal y, si está configurado para hacerlo, volverá automáticamente al principal cuando vuelva a funcionar. Los campos de estado se pueden ver para consultar el estado actual de ambas VPN.

Diagrama de conmutación por error de VPN

Redes sin NAT

El router móvil IRG5000 de Perle puede gestionar varias redes sin NAT detrás de un router o conmutador conectado.

Compatibilidad con VLAN

El router IRG5000 de Perle es compatible con hasta 4000 VLAN en sus puertos Ethernet. Las VLAN son agrupaciones lógicas de dispositivos de red que comparten el mismo dominio de difusión. Todos los dispositivos que están en la misma VLAN pueden hacer ping entre sí sin enrutamiento. No existe enrutamiento entre las VLAN.

Enrutamiento de puertos

Cualquier dato no solicitado que ingrese en un puerto público definido se enruta al puerto privado e IP correspondiente de un host conectado en la LAN.

Compatibilidad con SMS

El router IRG5000 acepta comandos SMS para acciones y estados básicos. El router móvil IRG5000 enviará una confirmación cada vez que se reciba un comando SMS.

Informe de eventos

El router IRG5500 se puede configurar para generar informes o iniciar acciones, según eventos específicos. Estos eventos se pueden generar interna o externamente por dispositivos conectados al IRG5500 Serial RS232, RS485 o entradas digitales.

Puerta de enlace en serie

El puerto en serie del router IRG5000 se puede utilizar para establecer comunicaciones en serie a IP. Conecte PLC, RTU, lectores de tarjetas o cualquier dispositivo con un puerto COM en serie y envíe datos a través de LTE.

Compatibilidad con PPP / SLIP / DUN

Perle IRG5000 es compatible con el protocolo punto a punto (PPP) para establecer una conexión a un puerto en serie de PC. El IRG5000 es compatible con el acceso telefónico a redes de Windows cuando el PPP está habilitado para establecer una conexión a un puerto en serie de PC.

Download the latest firmware, user guides, and CAD files

EU Declaration of Conformity

EU Declaration of Conformity - Accessories

Security Advisories

LTE Router FAQ Knowledgebase

Sesiones de administración seguras SSH, SNMPv3 y HTTPS

El acceso del administrador de la red y del usuario al equipo debe realizarse a través de métodos de autenticación adecuados que utilicen sesiones SSH, SSL/TLS, SNMPv3 o HTTPS cifradas.

Lista de acceso de administración (ACL) en Switches industriales

Nota técnica: use una ACL para controlar qué estación de trabajo o red administra su dispositivo Perle

Comprobación de la seguridad de las contraseñas: hacer cumplir el uso de atributos de contraseña seguros en los Industrial Switches

Nota técnica de Perle Systems: Aplicación de políticas de uso de atributos de contraseña segura según lo definido por el estándar NERC CIP-007-3

Using IEEE 802.1x and Port Security

Nota técnica: Uso de IEEE 802.1x y seguridad de puerto en para proteger el acceso a su red segura.

Contenedores OCI para Edge Computing

Nuestra solución basada en Docker para contenedores OCI ofrece soporte nativo para desplegar aplicaciones ligeras adaptadas a sus casos de uso únicos. No se necesita licencia.

Implemente y administre su red desde la nube

Cloud-based out-of-band management for IT infrastructure provides resilient access and visibility at all times

Winning Strategies integran los routers LTE IRG5000 de Perle para proveen cobertura LTE de conmutación por error cuando el WiFi no está disponible

Stand-alone multi-power-source wireless video surveillance system

Winning Strategies diseña un sistema de videovigilancia inalámbrico autónomo con múltiples fuentes de alimentación que aprovecha el consumo de alimentación ultrabajo del IRG5000

Eli Controls utiliza los routers IRG5000 LTE de Perle para proporcionan una puerta de enlace de comunicaciones entre las cámaras de vigilancia y los servicios en la nube

Diagram for LTE Routers between Cameras and Cloud-Services

Eli Controls, un integrador de sistemas, elige los routers LTE IRG para sus soluciones de vigilancia basadas en la nube.

Greenville Electric sceglie i router LTE IRG di Perle per monitorare a distanza le apparecchiature

Network diagram showing LTE Routers remotely monitoring equipment

Los routers LTE de Perle transmiten los diagnósticos, parámetros, alertas y alarmas de los equipos a la sede central para el cumplimiento de los acuerdos de nivel de servicio (SLA).

Los equipos de respuesta del valle del Ahr utilizan los routers LTE IRG5500 de Perle

Diagram for Perle LTE Router in MTF Disaster Recovery Vehicle

Los routers IRG5500 crean una red de área de vehículos (VAN) con Wi-Fi y LTE mientras se entregan los suministros durante la respuesta a las inundaciones y las tareas de recuperación en las zonas de catástrofe

Uso de la calidad del servicio (QoS) para controlar y administrar el ancho de banda de red

Una nota técnica de Perle Systems: Definir la calidad de servicio e identificar su impacto en las aplicaciones de alta prioridad.

Los routers celulares IRG revolucionan el transporte de cercanías

Descubra cómo los routers 4G LTE y 5G aumentar los ingresos por publicidad, ofrecer actualizaciones en tiempo real y optimizar la gestión de la energía.
