Módulos de Conversores de Medios C-10GRT-SFP
Conversor de Cobre o Fibra 10/100/1000/2.5G/10GBase-T a SFP
-10gt-xfph-lg.jpg)
- Conversión de cobre a fibra y cobre a cobre
- Usa una variedad de Transceptores proporcionados por Perle, Cisco u otros SFP+ compatibles con MSAs
- Funciones avanzadas - Reenvío Directo, Conexión de Enlace Inteligente, Alerta de Fallo de Fibra, generador de pruebas de enlace integrado y Loopback
- Compatible con Nivel de Energía 1, 2
Instalados en el Chasis Conversor de Medios MCR1900 de alta densidad, los Módulos Conversores de Medios C-10GRT-SFP conectan transparentemente con enlaces de Ethernet 10/100/1000/2.5G/10GBase-T sobre fibra monomodo o multimodo. Cada Conversor de Medios tiene instalado un puerto RJ45 10GBase-T y un espacio vacío para un módulo SFP o SFP+.
- La conversión de velocidad 1G y 10G se puede habilitar para detectar Ethernet automáticamente. Esto es ideal en escenarios donde redes dispares necesitan ser conectadas.
- El reenvío Cut-Through se puede configurar para entornos donde la velocidad de producción es crítica. Esto aumentará el rendimiento promedio del convertidor y reducirá la latencia al realizar el reenvío de paquetes de la manera más eficiente posible.
La conversión de cobre a fibra se consigue introduciendo un transceptor de fibra SFP o SFP+ compatible con fibra multimodo y monomodo, incluyendo longitudes de ondas CWDM/DWDM. La conexión cobre a cobre se consigue introduciendo (DAC) Cable de Conexión Directa SFP+, también conocido como Twinax.
El puerto transceptor vacío de los Módulos Conversores de Medios C-10GRT-SFP permite configuraciones de red flexibles para cubrir cualquier necesidad usando una variedad de Transceptores suministrados por Perle, Cisco o cualquier otro fabricante de SFP compatibles con MSA. Puede usar este producto para convertir:
Conversión de Cobre a Fibra
- 10/100/1000/2.5G/10GBase-T a 1G de Fibra SFP
- 10/100/1000/2.5G/10GBase-T a 10G de Fibra SFP+
Conversión de Cobre a Cobre
- 10/100/1000/2.5G/10GBase-T a 1G de Cobre SFP
El Conversor de Medios C-10GRT-SFP proporciona una ruta de bajo coste para extender las distancias de transmisión de datos Ethernet o convertir las velocidades de red. Los administradores de redes pueden "verlo todo" con las prestaciones avanzadas de Perle, como Smart Link Pass Through, Fiber Fault Alert, y Loopback. Estas funciones para ahorro de costes y tiempo, unidas a la garantía de por vida y al soporte mundial gratuito, convierten al Módulo Conversor de Medios C-10GRT-SFP en la elección inteligente para los profesionales de TI. Si necesita un convertidor de medios que pueda operar en un entorno administrado con seguridad AAA, consulte el CM-10GRT-SFP.
Características del Conversor de Medios C-10GRT-SFP
| Conversión de velocidad | El Conversor de Medios puede detectar automáticamente la velocidad del puerto Ethernet y realizar una conversión de velocidad entre ambos puertos si la velocidad de Ethernet es diferente. |
| Envío cut-through | Cuando la misma velocidad de Ethernet para ambos puertos está habilitada, el Conversor de Medios puede configurarse para envío cut-through. Eso incrementa el rendimiento de transmisión del conversor de medios y reduce la latencia al transmitir paquetes de la forma más eficiente posible. El envío de un paquete comienza en cuanto se procesa la dirección de destino. |
| Sensor de velocidad SFP | Detección y ajuste automático del SFP cuando es insertado en la ranura. |
| Compatibilidad con la Interfaz SGMII | El Convertidor de Medios admite SFP SGMII de 1000 Mbps |
| Negociaciones automáticas de cobre | El Conversor de Medios admite la negociación automática en el puerto de interfaz de cobre Ethernet. |
| Duplex de cobre | La operación full y half duplex es compatible |
| Conexión de Enlace Inteligente | Cuando se activa la Conexión de Enlace Inteligente (de modo predeterminado), cada puerto refleja el estado de su puerto opuesto. En este modo, si se detecta una pérdida de enlace en un puerto, la señal de transmisión del otro puerto se desactiva "atravesando" el estado del enlace erróneo. Esto permite a los interruptores administrados y a otros dispositivos informar de fallos de enlaces a sus NMS de red. Cuando la Conexión de Enlace Inteligente está inactiva, si se detecta una pérdida de enlace en un puerto la señal de transmisión permanece activada en el otro puerto. |
| Alerta de Error de Fibra | Con la Alerta de Error de Fibra el estado del recibidor de Ethernet de 10 Gigabit se envía al transmisor. Esto proporciona notificaciones de errores al dispositivo conectado al otro extremo de las interfaz de Ethernet de 10G del conversor de medios. |
| Green Ethernet | Utiliza tecnología de ahorro energético Green Ethernet basada en estándares de la industria como:
|
| Protección de temperatura de módulo | Protege su módulo SFP o SFP+ compatible con DOM/DMI monitorizando su temperatura externa y apagará automáticamente el SFP o SFP+ si el módulo opera por encima de su límite de temperatura máxima. |
| Compatibilidad con SFP Gigabit | El modelo de conversor de medios 10 Gigabit con una ranura SFP también es compatible con SFPs Gigabit (1000Base-X). Esto permite a los usuarios usar 1G SFPs hoy, y actualizar a 10G SFP+ en el futuro. |
| Paquetes Jumbo | Transparente a Jumbo frames con un tamaño máximo de MTU de 10024 bytes |
| VLAN | Transparente a los paquetes con etiqueta de VLAN. |
| Loopback remoto | Puede realizar un loopback en la interfaz de 10 Gigabit. En este modo, todas las ráfagas recibidas en el puerto en ele modo loopback se transmitirán de vuelta. Esto proporciona a los usuarios la posibilidad de utilizar sus propios generadores de pruebas locales para probar el enlace. |
Power
Maximum Power Consumption
14 watts*
Indicators
Power / TST
- On: Power indication and in normal operation
- Blinking slowly: the unit is in loopback or test mode (either port)
- Red solid: the unit has a hardware error (upon power up)
- Red and blinking: the unit has a hardware error specified by combination of LK1 and LK2
LK1 (SFP)
- On: Link present
- Blinking quickly: Fiber link present and receiving data.(including test data)
- Blinking slowly: Fiber link disabled because the other fiber link went down.
- Blinking 1 sec on 3 sec off – module shut down due to high temperature.
- Off: No fiber link present or no module inserted
LK2
- On: 10GBase-T link present
- Blinking quickly: Link present and receiving data
- Blinking slowly: Link disabled because Link 1 went down
- Off: 10GBase-T link is not active
Switches - accessible through a side opening in the chassis
Smart Link Pass-Through
Enabled (Default - Up)
When the Link Mode switch is enabled (default), each port will reflect the state of its port peer using Smart Link Pass-Through. In this mode, if a link loss is detected on one port, the transmit signal on the other port is disabled “passing through” the state of the failed link. This enables managed switches and other devices to report link failures to their network NMS.
When the switch is in the down position, Smart Link Pass-Through is disabled. If a link loss is detected on one port, the transmit signal remains enabled on the other port.
Fiber Fault Alert
Enabled (Default - Up)
With Fiber Fault Alert the state of the 10 Gigabit ethernet receiver is passed to the transmitter. This provides fault notification to the partner device attached to the 10G ethernet interface of the media converter.
Cut-through / Rate converting
Rate Converting (Default - Up)
The Media Converter can automatically detect Ethernet port speed and do a rate conversion between the two ports if the Ethernet speed is different.
When the same Ethernet speed for both ports is enabled, the Media Converter can be configured for Cut-Through Forwarding. This will increase the media converter’s throughput and reduce latency by performing packet forwarding in the most efficient manner possible. Forwarding of a packet will begin as soon as the destination address is processed
Fiber Interface Loopback
Disable (Default - Up)
In this mode, all frames received on the fiber port in loopback mode will be transmitted back. This provides users with the capability of utilizing their own in-house test generators for testing the link.
Copper Negotiation
Auto (Default - Up)
In this mode, the media converter will auto negotiate copper link parameters. When switch is down, the media converter will be in manual mode and will use the parameters as define by Copper Duplex and Copper Speed switches.
Copper Duplex
Full Duplex (Default - Up)
In this mode, the copper port will be set to full duplex mode. If switch is down, the copper port is set to half duplex mode.
Copper Speed
100Mbps (Default - Up)
In this mode, the copper port will be fixed at 100 Mbps. When switch down, the copper port will be fixed at 10 Mbps. Note: Copper Negotiation switch must be set to manual for Copper Speed switch to work.
Connectors
1 x RJ45
- 10/100/1G/2.5G/10GBase-T
- IEEE 802.3an
- 100 meters on CAT6A or better
1 x SFP / SFP+ Transceiver slot
Power level 1 (1 watt) and level 2 (1.5 watts) as per SFP-8431
Hot insertion and removable
- 10GBase-SR
- 10GBase-LRM
- 10GBase-LR
- 10GBase-ER
- 10GBase-ZR
- CWDM/DWDM
- 1000Base-T
- 1000Base-T SGMII
- 1000Base-SX
- 1000Base-LX/LH
- 1000Base-EX
- 1000Base-ZX
- 1000Base-BX
- CWDM/DWDM
Supported 10 Gigabit Fiber pluggable transceivers
- 10GBase-SR
- 10GBase-LRM
- 10GBase-LR
- 10GBase-ER
- 10GBase-ZR
CWDM/DWDM
Chassis Slot profile
Two slots
Environmental Specifications
Operating Temperature
0°C to 50°C (32°F to 122°F)
Storage Temperature
minimum range of -25°C to 70°C (-13°F to 158°F)
Operating Humidity
5% to 90% non-condensing
Storage Humidity
5% to 95% non-condensing
Operating Altitude
Up to 3,048 meters (10,000 feet)
Heat Output (BTU/HR)
48
MTBF (Hours)*
143,838 Hours
**Calculation model based on MIL-HDBK-217-FN2 @ 30°C
Packaging
Shipping Weight
0.25 kg, 0.55 lbs
Shipping Dimensions
170 x 260 x 70 mm, 6.7 x 10.2 x 2.8 inches
Regulatory Approvals
Emissions
- FCC Part 15 Class A, EN55022 Class A
- CISPR 22 Class A
- CISPR 32:2015/EN 55032:2015 (Class A)
- EN61000-3-2
Immunity
EN55024
Electrical Safety
- UL/EN/IEC 62368-1 (previously 60950-1)
- CAN/CSA C22.2 No. 62368-1
- CE
Environmental
Other
- ECCN: 5A991
- HTSUS Number: 8517.62.0020
- Perle Limited Lifetime Warranty
*Maximum rating for both media converter and modules inserted. Actual rating is dependent on the power consumption of the SFP+ modules inserted.
Application Diagrams
Distribución de Fibra de Alta Densidad desde el Equipo de Conmutación UTP en la Sede Corporativa
En esta aplicación de campus empresarial, se instalan hasta 19 Perle Modulos de Conversores de Medios, en el MCR1900 Chasis de Conversor de Medios. Un conmutador Ethernet habilitado para fibra remota se conecta directamente al chasis MCR1900 central. Un convertidor de medios independiente convierte la fibra a Ethernet en una aplicación de fibra a escritorio. Otro Conversor de Medios de Fibra está conectado a un conmutador Ethernet de oficina remota. En todos los casos, se puede usar fibra multimodo o monomodo.

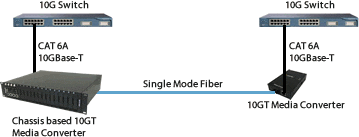

Conversión de Medios Cobre a Fibra de 10 Gigabit
Convierta un Medio 10G Ethernet en otro
Convierta su enlace de cobre 10GBaseT en modo de fibra único o multimodo. Ideal para grandes centros de datos y aplicaciones de co-ubicación donde la distancia requerida para conectar interruptores situados en la parte superior del bastidor excede el límite de 100 metros de cobre 10G.
Conversión de Velocidad de Auto-Detección (10/100/1000/2.5G/10GBase-T)
Con el puerto Ethernet RJ45 de detección automática y la ranura SFP/SFP+ vacía, conecte y convierta Ethernet de cobre a fibra multimodo o monomodo 1G o 10G. O bien, conviértalo en 1G de cobre.
Haga clic en un número de pieza para obtener información sobre pedidos
Imagen del producto
Descripción
Cable de alimentación y número de producto
-10gt-sfp-sm.jpg)
C-10GRT-SFP - 10 Gigabit Media and Rate Converter Module: 10GBASE-T (RJ-45) [100 m/328 ft.] (CAT6A or better ) to fiber 10GBase-X or copper 10GBase-CX1 SFP+. SFP+ slot (empty)
