Servidor de Consolas Seguro IOLAN SCG R/U

Gestión de Infraestructura Informática Dentro y Fuera de Banda

18, 34 o 50 Puertos de Administracion de Consola
El diseño modular es compatible con las interfaces RS232/RS422/RS485 RJ45 y USB 3.0
Doble Conexión a la Red con puertos Cobre RJ45 y SFP de fibra
ZTP y El plataforma de gestión central PerleVIEW simplifica la configuración, la administración, el seguimiento y la solución de problemas
Alojamiento en la nube -- Implemente y administre su red desde la nub
Motor de enrutamiento avanzado con seguridad AAA y encriptación SSH/SSL para cumplir con todas las políticas de cumplimiento de los centros de datos
Alimentación AC doble o 48vDC doble para tiempo de actividad con tolerancia a fallos

Los servidores de consola SCG R/U de Perle brindan a los administradores de centros de datos la solución definitiva para la administración de consola remota segura y redundante de cualquier dispositivo con un puerto de consola RJ45 o USB. Y, la nueva tarjeta IOLAN G16 RS-Multi, con 16 interfaces RJ45 RS232/422/485 seleccionables por software, permite a las organizaciones conectar una variedad de dispositivos basados en serie a Ethernet. Con una plataforma de hardware modular expandible, firewall integrado, autenticación de dos factores, failover avanzado a múltiples redes y Zero Touch Provisioning (ZTP), sus profesionales de TI y el personal del centro de operaciones de red (NOC) tendrán todo lo que necesitan para realizar operaciones remotas seguras fácilmente gestión del centro de datos y gestión fuera de banda de los activos de TI desde cualquier parte del mundo. Esta solución de rack de 1U rentable también mantiene la integridad del protocolo a través de Ethernet y agrega capacidades de enrutamiento IPv4 / IPv6 completas con soporte para protocolos RIP, OSPF y BGP.

Programar una demostración con un ingeniero técnico de Perle

¡Reserve una Demo!

Gestión de Consola para todos los activos Informáticos con Plataforma de Hardware Modular

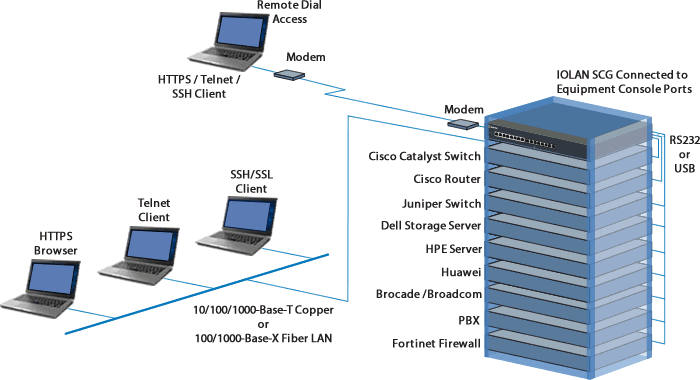

El Servidor de Consola IOLAN SCG R/U proporciona hasta 50 puertos de gestión de consola compatibles con las interfaces USB, RS232, RS422 y RS485 . El diseño modular del IOLAN SCG R/U permite al usuario cambiar, actualizar y ampliar a cualquier combinación de tarjetas de módulo de interfaz de 16 puertos para admitir todos tipos de puertos de admin. en una solución de gestión de consola.

Opciones de interfaz de IOLAN SCG

Perle IOLAN SCG es la única solución del sector compatible con hasta 50 puertos USB 3.0 de alta densidad que sean compatibles con todas las soluciones USB de los fabricantes como routers, switches, cortafuegos y servidores Cisco (Solaris, Windows, Unix and Linux), PBX y equipos de almacenamiento de red y aparatos de seguridad.

El software de los puertos RS232 RJ45 es configurable para utilizar cables directos, cruzados o enrollados para conectar a su equipo Cisco. Adicionalmente, se puede configurar un código DCD para dispositivos terceros que requieran esta señal extra. Las interfaces RS232/422/485 seleccionables por software de IOLAN SCG simplifican la configuración y eliminan la manipulación mecánica asociada con los switches DIP. Esto significa que el Perle IOLAN SCG es compatible con más dispositivos de serie que cualquier otro servidor de consolas en el mercado.

Seguridad de red avanzada, autenticación y cifrado de datos

La autenticación de 2 factores (2FA) garantiza que el acceso a equipos y datos se limite a usuarios autorizados, mientras que la administración de autenticación remota (RADIUS, TACACS+ y LDAP) permite la integración con los sistemas de nivel empresarial para controlar el acceso a los dispositivos in situ.

El cortafuegos integrado ofrece políticas intuitivas para proteger redes internas contra cualquier acceso no autorizado. El cortafuegos también permite que las redes internas estén separadas entre sí. Si hay recursos de redes que tienen que estar disponibles para un usuario externo, como una web o un servidor FTP, estos recursos pueden colocarse en una red independiente detrás del cortafuegos en una zona delimitada (DMZ).

Las transmisiones de datos de red y el acceso a puertos de administración de consolas remotos en equipos de TI están protegidas mediante herramientas de cifrado estándar como Secure Shell (SSH) y Secure Sockets Layer (TLS/SSL). Mediante el uso de tecnologías de cifrado, un Servidor de Consolas IOLAN SCG protege datos sensibles y confidenciales antes de que se envíen a través de una Intranet corporativa o la Internet pública. Para la compatibilidad con los dispositivos de cifrado de pares, todos los principales códigos de cifrado como AES, 3DES, RC4, RC2 y CAST128 son totalmente compatibles.

Con múltiples sesiones de VPN concurrentes, OpenVPN e IPSec VPN, se ofrece una autenticación y una codificación seguras de los paquetes IP en la capa de red del modelo OSI. Esto es perfecto para la interoperación de múltiples proveedores dentro de una red, ofreciendo así flexibilidad y la posibilidad de ajustar la solución correcta para una aplicación en concreto.

Funciones de redundancia para acceso y tiempo de actividad de red con tolerancia a fallos

Cada servidor de consolas IOLAN SCG R/U está equipado con soporte para acceso a red Ethernet de cobre y fibra redundante y filtrado IP. Cualquier combinación doble de los dos puertos de cobre 10/100/1000Base-T y dos puertos de fibra SFP 100/1000Base-X se puede utilizar para satisfacer sus requisitos de acceso a red únicos. Al conectar a una red de fibra, los puertos SFP conectables permiten configuraciones de red flexibles mediante los transceptores ópticos SFP suministrados por Perle, Cisco u otros fabricantes de SFP en conformidad con MSA.

Acceso de alta disponibilidad

Para simplificar la gestión y responder rápidamente a los problemas, los administradores de red requieren acceso a todos los puertos de consola a través de una única vista de portal. La solución de administración centralizada basada en la nube de Perle coloca toda su red e infraestructura informática en una sola aplicación y ofrece acceso seguro y fiable y visibilidad durante las operaciones habituales y los fallos críticos de la red. Escalable para adaptarse a cualquier requisito empresarial, la Administración Centralizada de la Nube reduce los errores humanos y garantiza la repetibilidad.

El IOLAN SCG R/U también tiene capacidades integradas de tolerancia a fallas para garantizar un acceso seguro y confiable para administrar equipos importantes de misión crítica. La tecnología Redundant Path asegura la disponibilidad de los puertos de administración de la consola a través de los modos Active Standby o Dual Network Access. El protocolo de redundancia de enrutador virtual (VRRPv3) permite que un grupo de dispositivos forme un solo dispositivo virtual para proporcionar redundancia de red. La fuente de alimentación AC dual garantiza que la administración de la consola esté disponible incluso si falla la fuente de alimentación AC principal. Y la protección contra descargas electrostáticas y sobrecargas de energía se proporciona con circuitos de protección ESD de 15Kv robustos en cada puerto de la consola.

Ajuste fácil, Configuración y Pantalla y Teclado de Panel Frontal

El IOLAN SCG R/U es increíblemente fácil de configurar y poner en marcha en la red. La pantalla y el teclado del panel frontal permiten al usuario asignar una dirección IP directamente a través de la pantalla sin una conexión de PC directa. El resto de la unidad se puede configurar a continuación en la red utilizando una variedad de opciones de configurador que incluyen, PerleVIEW, WebManager, CLI, etc.

La pantalla del panel frontal también representa una manera práctica de supervisar y solucionar problemas de la actividad del puerto RS232, USB y Ethernet.

Para desarrollos a gran escala, se puede utilizar la ranura de tarjeta Micro SD para realizar una copia de seguridad y restaurar los archivos de configuración así como para cargar nuevo firmware. Perle está diseñado para eliminar molestias de configuración para todas las IOLAN en su red IP.

Conexiones serie a Ethernet Flexibles y Fiables

Un Console Server IOLAN SCG es idóneo para conectar aplicaciones de puerto COM basadas en serie y aplicaciones basadas en dispositivos UDP o TCP a dispositivos remotos. El redireccionador TruePort de Perle ofrece conexiones de puerto COM o TTY fijas a aplicaciones basadas en serie, lo que permite la comunicación con dispositivos remotos conectados a los IOLAN de Perle bien en modo cifrado o bien en modo de texto claro.

La Tecnología de paquetes TrueSerial® ofrece las conexiones serie a través de Ethernet más auténticas, y garantizan la integridad del protocolo serie.

También puede crear un túnel de datos serie entre dispositivos a través de una red IP.

Tecnología IP Avanzada

El IOLAN SCG es compatible con el protocolo IPv6, con lo que protege la inversión de las empresas y organizaciones gracias al cumplimiento de este estándar en rápido crecimiento.

La demanda de IPv6, que es compatible con esquemas de direccionamiento IPv4, se ve impulsada por la necesidad de disponer de más direcciones IP. Ante la implementación y el despliegue de redes móviles avanzadas, se necesita un método resistente que permita gestionar el inmenso influjo de nuevos dispositivos con capacidad de dirección IP en Internet. De hecho, el Departamento de Defensa de EE.UU. exige que todos los equipos adquiridos sean compatibles con IPv6. Asimismo, los principales sistemas operativos, como Windows, Linux, Unix y Solaris, además de los routers, cuentan con soporte incorporado para IPv6.

Por consiguiente, es importante que los usuarios finales e integradores seleccionen equipos de conexión a red que incorporen el estándar IPv6. La línea IOLAN, con soporte para IPv6 ya integrado, es la mejor opción en tecnología serie a Ethernet.

Más Razones por las que los modelos IOLAN SCG son la opción preferida:

Funcionalidad de host principal/de respaldo que permite conexiones automáticas con hosts alternativos en el caso de que la conexión TCP principal esté fuera de servicio
EasyPort Web – Acceso a los puertos de consola serie de su equipo mediante su navegador de Internet con capacidad Java.
Acceso de navegador sin código Java a puertos de consola serie remota a través de Telnet y SSH.
DNS Dinámico – Acceso sencillo a la administración de consolas desde cualquier lugar a través de Internet.

Garantía de por Vida

Todos los modelos de servidores de consolas IOLAN SCG cuentan con el respaldo del mejor servicio y soporte del sector, incluida la garantía de por vida exclusiva de Perle. Desde 1976, Perle viene ofreciendo a sus clientes productos de conexión a red que proporcionan los máximos niveles de rendimiento flexibilidad y calidad. Con el Perle IOLAN SCG, desplegar y actualizar servicios y equipo nuevos, al mismo tiempo que se minimizan los gastos de capital, es fácil.

Funciones de Software - Servidor de Consola Seguro IOLAN SCG R/U

Gestión y configuración

Zero Touch Provisioning (ZTP): automatiza el abastecimiento de archivos de firmware y configuración mediante opciones DHCP/Bootp

PerleView Central Management: una herramienta de configuración de servidores basada en la web que simplifica el ajuste y el despliegue, además de ofrecer a los administradores de redes visibilidad y control sobre configuraciones de redes en lugares remotos.

Gestión y control: HTTP/HTTPS, CLI/Piping, Telnet, SNMPv1/v2/v3, RESTful API, TACACS+

En la unidad se pueden guardar varias versiones de cortafuegos. Esto permite al cliente cambiar entre versiones de cortafuegos antiguas y nuevas sin tener que realizar ninguna descarga.

Se pueden guardar varios archivos de configuración. Esto permite al cliente cambiar entre versiones de configuraciones antiguas y nuevas durante la implementación de pruebas y producción.

Comprobaciones automáticas de actualizaciones de software disponibles en FTP, HTTP, HTTPS, SCP, SFTP y TFTP

El LLDP-Link Layer Discovery Protocol, según IEEE 802.1AB, es un protocolo de descubrimiento de vecinos que se utiliza para que los dispositivos de red puedan anunciar información sobre sí mismos a otros dispositivos de la red. Este protocolo funciona en la capa de alcance de datos, lo que permite que los dos sistemas puedan ejecutar distintos protocolos de capas de red a fin de obtener información sobre sí mismos vía TLVs (Type-Length-Value).

RESTful API utiliza solicitudes de HTTP para acceder y utilizar datos sobre configuración y estadística de IOLAN. Cualquiera de los comandos CLI pueden ejecutarse a través del guion RESTFul API que puede ser controlado externamente desde un servidor.

El Watchdog de conectividad puede ordenar a IOLAN que ejecute distintas acciones (es decir, reiniciar) si se pierde la conexión de red a una dirección IP predeterminada. Esto resulta útil para situaciones donde el IOLAN se implementa en ubicaciones remotas donde resulta complicado realizar el mantenimiento si la conexión a la red se pierde.

Actualización automática de DNS: Utilice DHCP Opt 81 para configurar el nombre de dominio de IOLAN para una gestión sencilla del nombre y con el soporte de Dynamic DNS, los usuarios de Internet pueden acceder al servidor del dispositivo mediante el nombre sin tener que saber su dirección de IP. Véase el soporte de Actualización automática de DNS para más información

Dynamic DNS con DYNDNS.org

Network Assist Esta aplicación de escritorio basada en Windows ayuda a los atareados responsables de TI a configurar y supervisar el estado de los dispositivos Perle instalados.

Remote Access

Dial, direct serial: PPP, PAP/CHAP, SLIP

HTTP tunneling enables firewall-safe access to remote serial devices across the internet

Automatic DNS update: Utilize DHCP Opt 81 to set IOLAN domain name for easy name management and with Dynamic DNS support , users on the Internet can access the device server by name without having to know its IP address.

IPSEC VPN client/servers: Microsoft IPSEC VPN Client, Cisco routers with IPSEC VPN feature set, Perle IOLAN SDS, SDG, STS, STG, SCS, SCG, and SCR models

OpenVPN: Clients & Servers

Inicio de sesión, informe y alertas

Notificación por email

Syslog, tipo de evento, tipo de informe, alertas y control, informe de pantalla de estado de activadores, uso de datos, diagnósticos, banner de inicio de sesión

Acceso a puertos de gestión de consolas (serial y Ethernet)

Protocolos seriales: PPP, PAP/CHAP, SLIP

Conexión directa utilizando Telnet / SSH por puerto y dirección de IP

Utilizar un navegador de internet para acceder a HTTP o HTTPS seguro

Acceso de navegador sin Java para puertos de consola seriales remotos vía Telnet y SSH

Los puertos pueden asignarse a una dirección de IP específica

La capacidad multisesión permite a varios usuarios acceder a puertos simultáneamente

El acceso multihuésped permite a varios huéspedes/servidores compartir puertos seriales

Funciones de gestión de consolas

Sun / Oracle Solaris Break Safe

Visión de buffer de puerto local - 256K bytes por puerto

Buffering de puerto externo vía NFS, NFS y Syslog cifrados

Notificación de evento

Servidor de Windows / Azure - Soporte SAC de acceso GUI a Consola Administrativa Especial basada en texto

Funciones del Servidor de Terminal

Telnet

SSH v1 y v2

Inicio de sesión automático

Impresora LPD, RCP

MOTD - Mensaje del día

Funciones de serie a Ethernet

Túnel de datos de serie brutos en Ethernet - con o sin cifrado

Datos de serie brutos sobre TCP/IP

Datos de serie brutos sobre UDP

Control de datos de serie de datos empaquetados

Compartir puertos seriales con varios huéspedes/servidores

El módem virtual copia una conexión de módem - asignar dirección IP mediante número de teléfono AP

Los datos de módem virtuales pueden enviarse por el enlace de Ethernet con o sin cifrado SSL

TruePort com/tty redirector ofrece puertos TTY o COM fijos a aplicaciones seriales permitiendo la comunicación con dispositivos remotos conectados a Perle IOLAN tanto en modos de texto cifrados como sin cifrar.

La tecnología de paquetes TrueSerial ofrece las conexiones seriales más auténticas de Ethernet garantizando una integridad de protocolo de serie

Norma RFC 2217 para el transporte de datos en serie y señales de control RS232

Velocidad de baudios en serie personalizables o fijos

Encapsulación serial de protocolos industriales como ModBus, DNP3 e IEC-870-5-101

ModBus TCP gateway permite al dispositivo serial Modbus ASCII/RTU conectarse a ModBus TCP

El registro de datos almacenará datos de serie recibidos cuando no haya ninguna sesión TCP activa y reenviará a los pares de red una vez reinstaurada la sesión - 32K bytes circular por puerto

Redundancia

Equilibrio de carga

Conmutación por error de VPN (VPN Failover)

El protocolo de redundancia de router virtual (VRRPv3) permite que un grupo de dispositivos forme un dispositivo virtual único para dar redundancia a la red

La función de huésped principal/de respaldo permite que las conexiones automáticas alternen huéspedes

Protocolos de enrutamiento

El IOLAN puede configurarse para cualquiera de los protocolos de enrutamiento principales para una sencilla integración dentro del pilar fundamental de Ethernet del centro de datos: RIP/RIPNg, OSPFv3, BGP-4, NAT, IPv4/IPv6, Enrutamiento estático, Encapsulaciones IPv6 (GRE, 6in4) , Enrutamiento de puertos, STP, MSTP

La traducción de IPv6 a IPv4 está totalmente respaldada para entornos donde el pilar fundamental de datos de Ethernet se ejecuta en IPv6 y la gestión de puertos en IPv4.

Al utilizar NAT para una mayor seguridad, el IOLAN puede mapear una única dirección de IP en todos o parte de sus puertos de Ethernet.

Aplicaciones de IP

DDNS, DNS Proxy / Spoofing, relay, cliente, Opt. 82,

NTP & SNTP (versiones 1, 2, 3, 4)

DHCP / DHCPv6 server / DHCP Snooping y BOOTP

VLAN y VPN

VLAN, OpenVPN, VPN Failover (16 túneles VPN concurrentes)

IPSec VPN: Protocolo de autenticación ESP, NAT Traversal

Prestaciones del cortafuegos

Capacidad para configurar cortafuegos para limitar paquetes de entrada y salida

Cortafuegos de Política Basada en Zona integrado para seguridad local y filtrado de tráfico.

Listas de control de acceso (listas y rangos y tiempo)

Filtro basado en dirección MAC, IP, Puerto, Protocolo, Usuario

IEEE 802.1x Autenticación y Seguridad de Puerto puede habilitarse para cualquier puerto de Ethernet para un acceso a puertos de mayor seguridad.

Layer 2 MAC address filtering

Reenvío de puertos

Comunidades BGP

Prestaciones de seguridad

Seguridad AAA vía autenticación remota (Radius, TACACS+ y LDAP)

Filtrado de huésped de confianza (filtrado IP), que permite únicamente a aquellos huéspedes que han sido configurados en la tabla de huéspedes acceder al router.

Capacidad para desconfigurar servicios (por ejemplo, Telnet, TruePort, Syslog, SNMP, Modbus, HTTP) para mayor seguridad

Capacidad para deshabilitar respuestas Ping

Conexiones cliente/servidor SSH (SSH 1 y SSH 2). Los códigos compatibles son Blowfish, 3DES, AES-CBC, AES-CTR, AES-GMC, CAST, Arcfour y ChaCha20-Poly1305. Capacidad para desconfigurar individualmente servicios de red que no serán utilizados por las conexiones de cliente/servidor SSH.

Cifrado de datos de cliente/servidor SSL/TLS (TLS v1.2)

Autenticación de pares SSL

Cifrado SSL: AES-GCM, intercambio de clave ECDH-ECDSA, HMAC SHA256, SHA384

Cifrado: AES (256/192/128), 3DES, DES, Blowfish, CAST128, ARCFOUR(RC4), ARCTWO(RC2)

Algoritmos hashing: MD5, SHA-1, RIPEMD160, SHA1-96 y MD5-96

Intercambio de clave: RSA, EDH-RSA, EDH-DSS, ADH

VPN: OpenVPN & IPSec VPN (NAT Traversal, ESP authentication protocol)

Soporte de certificado (X.509)

Lista de autoridad de certificado (CA)

Base de datos local

Autenticación RIP (con contraseña o MD5)

La autenticación de 2 factores (2F) en email mejora la administración de la seguridad de acceso

Gestión de control de acceso

Zona delimitada (DMZ)

Proxy de autenticación seguro HTTP/HTTPS/FTP/Telnet

Soporte de Cifrado y Autenticación SNMP v3

Filtro de dirección IP

Desactivar daemons sin utilizar

Directorio activo vía LDAP

Protocolos

IPv6, IPv4, TCP/IP, SSH inversa, SSH, SSL, IPSec/IPv4, IPSec/IPv6, IPSec, RIPV2/MD5, ARP, RARP, UDP, UDP Multicast, ICMP, BOOTP, DHCP, TFTP, SFTP, SNTP, Telnet, raw, Telnet inversa, LPD, RCP, DNS, Dynamic DNS, WINS, HTTP, HTTPS, SMTP, SNMPV3, PPP, PAP/CHAP, SLIP, CSLIP, RFC2217, MSCHAP

Especificaciones de Hardware - Servidor de Consola Seguro IOLAN SCG R/U

CPU

Processor

1750 MIPS, 500 MHz core 32 bit ARM processor, with integrated hardware encryption processor

Memory

RAM

1000 MB

Flash

4000 MB

Interface Ports

Integrated Device Management Ports

2 x USB 3.0

Modular Device Management Ports

Create 18, 34, or 50-port SCG Console Servers using any combination of 16-port module cards to support all types of admin ports in one Console Management solution:

IOLAN G16 RS232 Card: Interface Module with 16 x RS232 RJ45 interfaces with software configurable Cisco pinouts
IOLAN G16 USB Card: Interface Module with 16 x USB 3.0 (Type-A) Console Management Ports.
IOLAN G16 RS-Multi Card: Interface Module with 16 x software selectable RS232/422/485 RJ45 interfaces. RS485 Full and Half duplex

Sun / Solaris

Sun / Oracle ‘Solaris' Safe - no break signal sent during power cycle causing costly server re-boots or downtime

Serial Port Speeds

300bps to 230Kbps with customizable baud rate support

Data Bits

5,6,7,8, 9-bit protocol support

Parity

Odd, Even, Mark, Space, None

Flow Control

Hardware, Software, Both, None

Serial Port Protection

15Kv Electrostatic Discharge Protection (ESD)

Local Console Ports

1 x RS232 RJ45

1 x Micro USB with DB9 adapter

Network

2 x 10/100/1000Base-T RJ45 Copper
2 x 100/1000Base-X Fiber SFP Ports
Note: Any combination of two network ports can be used.
Software selectable Ethernet speed 10/100/1000, Auto
Software selectable Half/Full/Auto duplex

Micro SD Card slot

Yes

Ethernet Isolation

1.5Kv Magnetic Isolation

Front Panel LCD Display and Keyboard Indicators

Network Link Activity
Serial Tx/Rx data per port

LED Indicators

System Ready
Network Link Activity

Environmental Specifications

Heat Output (BTU/HR)

IOLAN SCG18: 52.89
IOLAN SCG34: 75.07
IOLAN SCG50: 97.24

MTBF (Hours)

83,027 Hours

Calculation model based on MIL-HDBK-217-FN2 @ 30°C

Operating Temperature

0°C to 55°C, 32°F to 131°F

Storage Temperature

-40°C to 85°C, -40°F to 185°F

Humidity

5 to 95% (non condensing) for both storage and operation.

Case

SECC Zinc plated sheet metal (1 mm)

Ingress Protection Rating

IP30

Mounting

1U - 19' rack, front and rear mounting hardware included

Regulatory Approvals

Emissions

FCC 47 Part 15 Subpart B Class A
ICES-003 (Canada)
EN55011 (CISPR11)
EN55032 (CISPR32)
EN61000-3-2 Limits for Harmonic Current Emissions
EN61000-3-3 Limits of Voltage Fluctuations and Flicker

Immunity

EN55024
EN 61000-4-2 (ESD): Contact:
EN 61000-4-3 (RS):
EN 61000-4-4 (EFT):
EN 61000-4-5 (Surge):
EN 61000-4-6 (CS):
EN 61000-4-8 (PFMF)
EN 61000-4-11

Safety

UL/EN/IEC 62368-1 (previously 60950-1)
CAN/CSA C22.2 No. 62368-1

Other

Reach, RoHS and WEEE Compliant
ECCN - 5A992
HTSUS Number: 8517.62.0020
Perle Limited Lifetime warranty

Power

Power Supply

Dual AC Models

USA: IEC320-C13 to NEMA 5-15P line cord
UK: IEC320-C13 to BS1363 line cord
EU: IEC320-C13 to CEE 7/7 Schuko
South Africa: IEC320-C13 to BS546 line cord
Australia: IEC320-C13 to AS3112 line cord

Dual Feed DC Models

Terminal Blocks with screw terminals accommodating 28 - 12 AWG wire sizes.

Nominal Input Voltage

Dual AC Models

110/230v AC

Dual Feed DC Models

48v DC

Input Voltage Range

Dual AC Models

100-240v AC

Dual Feed DC Models

24- 60v DC

AC Input Frequency

Dual AC Models

47-63Hz

Dual Feed DC Models

N/A

Current Consumption

Dual AC Models

@ 100v (Amps)

IOLAN SCG18: 0.14
IOLAN SCG34: 0.22
IOLAN SCG50: 0.29

@ 240v (Amps)

IOLAN SCG18: 0.06
IOLAN SCG34: 0.09
IOLAN SCG50: 0.12

Dual Feed DC Models

@ 48v DC (Amps)

IOLAN SCG18: 0.14
IOLAN SCG34: 0.22
IOLAN SCG50: 0.29

Typical Power Consumption

15.5 Watts

*Note: USB cards can use an additional power of 2.5 Watts per port up to a max of 8 Watts total

Power Line Protection

Fast transients: 1 KV (EN61000-4-4 Criteria B)

Surge: 2KV (EN61000-4-5 common mode), 1KV (EN61000-4-5 differential and common modes)

Weight and Dimensions

Product Weight

Dual AC Models

IOLAN SCG18: 3.25 kg / 7.16 lbs
IOLAN SCG34: 3.42 kg / 7.54 lbs
IOLAN SCG50: 3.59 kg / 7.91 lbs

Dual Feed DC Models

IOLAN SCG18: 3.16 kg / 6.96 lbs
IOLAN SCG34: 3.33 kg / 7.34 lbs
IOLAN SCG50: 3.49 kg / 7.69 lbs

Product Dimensions

1U Rack form factor - 26.4 x 43.4 x 4.4 (cm), 10.38 x 17.1 x 1.75 (in)

Shipping Weight

Dual AC Models

IOLAN SCG18: 4.19 kg / 9.24 lbs
IOLAN SCG34: 4.36 kg / 9.61 lbs
IOLAN SCG50: 4.53 kg / 9.97 lbs

Dual Feed DC Models

IOLAN SCG18: 4.10kg / 9.04 lbs
IOLAN SCG34: 4.27 kg / 9.41 lbs
IOLAN SCG50: 4.43 kg / 9.77 lbs

Shipping Dimensions

59 x 36 x 9 (cm), 23.22 x 14.17 x 3.54 (in)

IOLAN G16 RS232 Card RJ45 Serial Connector Pinout - DCE mode (Straight-through)

Pinout

Direction

N/A

out

EIA-232

CTS

DSR

RxD

GND

Not Used

TxD

DTR

RTS

Optional Perle adapters for use with straight thru CAT5 cabling

IOLAN G16 RS232 Card RJ45 Serial Connector Pinout - DTE mode (Rolled)

Pinout

Direction

out

N/A

EIA-232

RTS

DTR

TxD

GND

DCD

RxD

DSR

CTS

(A rolled RJ45 cable will automatically perform DTE to DCE crossover)

IOLAN G16 RS-Multi Card RJ45 Serial Connector Pinout

Pinout

Direction

out

N/A

EIA-232

RTS

DTR

TxD

GND

RxD

DSR

CTS

EIA-422

TxD+

N/A

TxD-

GND

RxD+

N/A

RxD-

EIA-485 Full Duplex

TxD+

N/A

TxD-

GND

RxD+

N/A

RxD-

EIA-485 Half Duplex

DATA+

N/A

DATA-

GND

N/A

Optional Perle adapters for use with straight thru CAT5 cabling

Gestión de la Consola del Centro de Datos

TCP

Using RAW TCP Sockets

Una conexión de dispositivo TCP RAW (sin procesar o en bruto) que puede iniciarse desde el dispositivo serie a Ethernet o desde el host/servidor remoto. Puede tratarse de una conexión de punto a punto o compartida, en la que un dispositivo serie es compartido por múltiples dispositivos. Las sesiones TCP pueden iniciarse desde la aplicación de servidor TCP o desde el adaptador serie a Ethernet IOLAN de Perle.

UDP

Dispositivos UDP RAW

Cuando se utilizan con aplicaciones basadas en UDP, los IOLAN de Perle pueden convertir los datos de equipos serie para transportarlos a través de paquetes UDP, bien de punto a punto o bien de manera compartida por múltiples dispositivos.

Acceso de Consola

Administración de consolas

Para acceder a puertos de consola remotos de routers, conmutadores, etc., los IOLAN de Perle proporcionan a los administradores un acceso seguro a estos puertos RS232 mediante Telnet inverso / SSH dentro de banda o módems de acceso telefónico fuera de banda. Hay disponibles modelos IOLAN de Perle con módem integrado.

COM/TTY

Conecte aplicaciones basadas en serie a un controlador de puerto COM/tty

Los puertos serie pueden conectarse a servidores de red o estaciones de trabajo que ejecuten el software TruePort de Perle, que actúa como puerto COM virtual. Las sesiones pueden iniciarse desde el IOLAN de Perle o desde TruePort.

Creación de Túneles

Creación de túneles serie entre dos dispositivos serie

La creación de túneles serie le permite establecer un enlace a través de Ethernet hasta un puerto serie situado en otro IOLAN. Ambos puertos serie de IOLAN deben estar configurados para creación de túnel serie (típicamente, uno de los puertos serie se configura como servidor de túnel y el otro, como cliente de túnel).

Módem virtual

Módem virtual

Permite al IOLAN de Perle simular una conexión de módem. Cuando está conectado al IOLAN e inicia una conexión de módem, el IOLAN establece una conexión TCP con otro IOLAN configurado con un puerto serie de módem virtual o con un host que ejecute una aplicación TCP.

Download the latest TruePort drivers and user guides

Download the latest firmware, user guides, and utilities

EU Declaration of Conformity

IOLAN FAQ Knowledgebase

Serie con compatibilidad SSL/TLS

Notas técnicas de Perle Systems: Serie con compatibilidad SSL (capa de sockets seguros) en los servidores de terminales IOLAN SDS, STS y SCS

Control de Datos de Serie

Ajuste el flujo de datos entre un dispositivo de red y el equipo serie con los servidores de dispositivos IOLAN.

Device Plug-in - True COM-Port Operation

If you have a device that you are struggling attach to your network, we will match you up with an existing Device Plug-in, or tailor one for you.

Redundant Path Technology

Nota de aplicación: La tecnología de sistema redundante garantiza el acceso de puertos en serie a través de modos de acceso a red de espera activa y dobles en servidores IOLAN con Ethernet dual

EasyPort WebAccess

Perle's EasyPort Web provides an easy and convenient view of all authorized serial ports on an IOLAN or IOLAN cluster using an internet browser.

Direct IP Addressing

With Perle's IP Aliasing, addressable names can be assigned to serials port on IOLAN Terminal Servers for easy port identification.

Automatic DNS Update

IOLANs have the ability to work with DNS Servers to associate its given names with its allocated IP addresses. This standard mechanism is widely used by the internet and large enterprises to associate names to IP addresses.

Utilidad de redireccionador TruePort

Utilidad de Redireccionador de Puerto COM - Crea puertos COM (puertos serial) virtual a través de Ethernet. El software es gratuito con cada equipo Perle IOLAN

Serie verdadera

Nota Técnica TrueSerial : Uso de los Terminal Servers IOLAN de Perle para ofrecer la conexión en serie más auténtica a través de una red Ethernet.

Registro de Datos de Serie

Nota técnica de Perle: El registro de datos de serie en los servidores de terminales de serie a Ethernet IOLAN almacenará datos de serie hasta que se active la sesión TCP/IP.

Puerta de enlace VPN IPSEC

VPN IPSec and Serial Tunneling with TruePort

Nota Técnica: Los servidores de terminales IOLAN pueden usarse en infraestructura VPN IPSec para ofrecer autenticación y cifrado sólidos de paquetes IP.

Out-of-Band Management of Windows Server 2003/2008 using PerleÆs Simple EMS/SAC Web Interface

Herramienta de interfaz gráfica de usuario basada en navegador permite a los administradores de Windows Servers acelerar la recuperación de sistemas

IP-Encapsulation of Automation Protocols

Perle's TruePort COM port re-director can provide the IP-Encapsulation for tunneling of serial data into network packets and the transport of the data over a network.

Implemente y administre su red desde la nube

Cloud-based out-of-band management for IT infrastructure provides resilient access and visibility at all times

Túnel Serie - Túnel de datos serie sin procesar a través de Ethernet

La creación de túneles serie permite transmitir datos serie en una red IP mediante el uso de un enlace a través de Ethernet entre dos equipos IOLAN

HTTP Tunneling

By encorporating HTTP Tunneling technology, Perle IOLANÆs are the first and only serial device servers to securely connect and transport serial data for transport between remote serial peers over the internet without the need to change firewall settings.

Soporte de seguridad AAA en los Conversores de Medios de Fibra

Nota técnica : Comprender los esquemas de seguridad de autenticación, autorización y contabilización AAA que protegen las redes contra el acceso no autorizado.

Sesiones de administración seguras SSH, SNMPv3 y HTTPS

El acceso del administrador de la red y del usuario al equipo debe realizarse a través de métodos de autenticación adecuados que utilicen sesiones SSH, SSL/TLS, SNMPv3 o HTTPS cifradas.

Multihost - Compartir un puerto en serie con varios servidores

Notas Técnicas de Perle Systems - Multihost tiene la capacidad de compartir un puerto en serie a través de varios servidores TCP o UDP

Gestión de Consolas en un Entorno Solaris

Out of Band Network Access to Solaris Servers

Nota técnica: Para que los servidores de consolas IOLAN eviten las señales de «corte», estos deben estar apagados. Esto acaba con los tiempos de inactividad accidentales

PerleVIEW utiliza marcos ISO FCAPS para la administración de dispositivos centralizados

PerleVIEW simplifica la configuración, administración, monitoreo y resolución de problemas de los de productos Perle

Lista de acceso de administración (ACL) en Switches industriales

Nota técnica: use una ACL para controlar qué estación de trabajo o red administra su dispositivo Perle

Comprobación de la seguridad de las contraseñas: hacer cumplir el uso de atributos de contraseña seguros en los Industrial Switches

Nota técnica de Perle Systems: Aplicación de políticas de uso de atributos de contraseña segura según lo definido por el estándar NERC CIP-007-3

Using IEEE 802.1x and Port Security

Nota técnica: Uso de IEEE 802.1x y seguridad de puerto en para proteger el acceso a su red segura.

Bet365 sustituye las soluciones de administración fuera de banda poco fiables por servidores de consolas Perle en centros de datos de todo el mundo

Perle sustituye los servidores de consolas inestables por administración fuera de banda y autenticación TACACS para beneficiarse de una red disponible al 100%

SmartSky Networks utiliza los servidores de consolas de Perle para el acceso y la gestión remotos de los equipos de estaciones de tierra repartidos por Estados Unidos

SmartSky Networks necesitaba una forma de gestionar y acceder a los equipos especializados en estaciones de tierra remotas repartidas por Estados Unidos. Cisco recomendó los servidores de consolas de Perle.

Broadcom utiliza servidores de terminales Perle en laboratorios de investigación y desarrollo

Los servidores de terminales IOLAN de Perle transmiten datos de serie desde los bancos de pruebas de microcontroladores a servidores remotos a través de Ethernet.

Sainsbury’s integrate Perle Terminal Servers into Warehouse Distribution System

Sainsbury's IOLAN Terminal Server Network Diagram

Sainsbury’s integra los servidores de terminales de Perle en el sistema de distribución de sus almacenes

Rackspace® Hosting aprovecha los servidores de consolas de Perle para la configuración previa y solución de problemas de red en los centros de datos

Implantar servidores de consolas Perle en la red interna de Rackspace y en cada uno de los centros de datos para configuración previa y resolución de problemas.

Bally Technologies utiliza los servidores de terminales de Serie a Ethernet para ofrecer una alta disponibilidad (HA) con la última plataforma de virtualización ACSC

The redesigned Bally network with Perle Terminal Servers upgrade

Los Terminal Servers de Perle permiten a Bally simplificar su arquitectura informática, trasladar los equipos e incrementar la capacidad de datos

Tesla integra dispositivos 100Base-FX basados en fibra ya existentes en una nueva red troncal Gigabit

Tesla Motors integrates existing 100Base-FX fiber based devices into new Gigabit backbone

Perle Aplicación: Tesla Motors integra dispositivos 100Base-FX basados en fibra ya existentes en una nueva red troncal Gigabit

Memset Hosting escoge los servidores de consolas de Perle para situarlos en la parte superior de los bastidores

servidores de Memset Hosting

Aker Solutions elige los servidores de dispositivos Perle para alto rendimiento de transmisión de datos

Los servidores de dispositivos Perle IOLAN SDS permiten establecer una comunicación de serie a Ethernet fundamental entre los equipos de superficie y los sumergidos.

BT elige servidores de terminales Perle para acceso y administración remotos de LDU

Perle IOLAN STS8 DC Terminal Servers were installed in over 2400 BT Telco Exchanges

Caso práctico de Perle Systems y BT: el uso de un servidor de terminales IOLAN permite un soporte de líneas telefónicas domésticas más rápido y asequible.

Uso de servidores de consola para gestión fuera de banda en los centros de datos del campus universitario

Los servidores de consola IOLAN permiten el acceso al puerto de consola fuera de banda en la parte superior del bastidor para todos los switches, controladores WLAN y servidores VPN en la infraestructura de red del centro de datos.

El condado de Clearwater elige servidores de consola de Perle para la gestión fuera de banda de microcentros de datos

Diagram showing IOLAN Console Servers providing out-of-band management to Clearwater County micro data centers

Para la gestión de microcentros de datos en una extensa ubicación geográfica se necesita un método fiable para acceder y gestionar de forma remota varios sitios. Bradley Welygan, administrador de sistemas de TI del condado de Clearwater, afirma: "Utilizamos servidores de Consola para la conectividad con varios puntos de presencia repartidos por todo el condado para la gestión fuera de banda de la fibra y los equipos de red. Habíamos estado utilizando otro proveedor, pero su precio era demasiado elevado. Desde el punto de vista de la funcionalidad, los productos de Perle ofrecen lo que necesitamos a un coste más asequible."

Lockheed Martin elige Servidores de Consolas Perle para reemplazar Servidores de Acceso Cisco

Lockheed Martin elige servidores de consolas Perle para reemplazar servidores de acceso descontinuados 2509 de Cisco, que quedaban fuera de uso

El Departamento de Energia de los Estados Unidos utiliza los Servidores de Terminales Perle para cumplir la norma NERC CIP

Los Servidores de Terminales IOLAN proveen distintos niveles de autenticación a las PMU a través de RADIUS y aseguran el cumplimiento de la norma NERC CIP.

CPP Wind Engineering utiliza los servidores de dispositivos IOLAN de Perle en los casos en los que no hay lugar para los fallos de los equipos

Skyscraper Network Diagram using device servers

Recopilar datos de los anemómetros, dispositivos utilizados para medir la velocidad y la dirección del viento, montados en la parte superior y en los laterales de los rascacielos.

QBE normaliza los Servidores de Consolas IOLAN de Perle para la administración fuera de banda

Los Servidores de Consolas IOLAN ofrecen un acceso seguro a los centros datos y equipos informáticos de sucursales cuando la red haya caído.

Jamaica's Ministry of Finance chooses IOLAN for its Compatibility and Savings

Terminal Servers were installed throughout the building to network enable 180 user terminals for access to system host servers.

Forties Oil Field uses Terminal Server Technology to Interface with SCADA System for Oil Flow Control

Forties Oil Field uses Terminal Server technology to transmit performance information about pumps to the main control room via Ethernet network, facilitating oil flow control through SCADA system.

Arrow converts a 6,300 retail outlet POS system to a LAN based infrastructure

Los servidores de terminales Perle conectan en red 90.000 dispositivos en serie y retrasan el fin de vida útil de los equipos existentes hasta 8 años

OSM Helps Hospitals Distribute Lab Data Quickly and Reliably

OSM chose Perle IOLAN+ Terminal Servers for their OPUS::L solution due to their reliability in providing critical lab results at the right time to allow the doctors to start effective life saving measures. The integration into their software was quick and easy.

Allstream Saves Time and Money with Perle Console Server

Allstream provides managed services for growing infrastructure. Their data center offers security, monitoring, and application flexibility. They chose Perle's console server to prevent downtime and ensure reliable support for customers.

Soporte por SFPs de Cisco en los Conversores de Medios de Fibra Perle

France Telecom - Perle CS9000 Console Server Diagram

El servidor de consola de Perle reduce los costes de mantenimiento de France Telecom

Ace Hardware with JetStream

Ace Hardware uses the Perle Terminal Server and it delivered an integrated multifunction solution for serial and parallel networking applications. It would also cut the cost of ownership and the need for multiple units by acting as a terminal server, remote access server, and modem pool.

Nasantara Aircraft Industry upgrades the factory floor

Perle Terminal Servers supply Numerical Control (NC) files to Computer Numerical Control (CNC) machines on the shop floor of an extensive manufacturing plant.

Precise GPS Positioning with IOLAN+

Subsea 7 uses the Perle IOLAN+ serial server to power a cutting-edge GPS technology solution for precise positioning and navigation services. It has proven to be a robust and compact solution for data transfer, earning our continued trust and satisfaction.

Console Management enhances data security at a renowned world banking institution

spain bank - Perle Console Server diagram

Console Servers provide secure remote access to multiple distributed Ethernet switches and ensure all network data transmissions are secure.

The military enhances communications in command and control situations

Terminal Servers provide a configurable, transportable integrated system capable of communicating with multiple devices in a mobile setting.

Retail Distribution Centre with IOLAN Terminal Servers

IOLAN Terminal Servers are the ideal choice for meeting serial connectivity needs of today, while an organization lays the foundation for future deployments.

Leading Supplier Standardizes Its Radiation Monitoring Protection Systems

IOLAN Terminal Servers transmit air quality, personnel exposure, temperature and humidity data gathered by a radiation safety monitoring system to a central location to ensure worker safety.

A National Electrical Grid Implements Monitoring and Control over New Shared Telecommunications Networks

Perle Terminal Servers provide network connectivity and advanced security for 60 remotely managed stations

Compatibilidad con Pasarelas Modbus

Conectar equipos Modbus RTU o ASCII a las redes Modbus/TCP. Transmitir datos Modbus RTU o ASCII sobre Ethernet por cable o inalámbrico (LTE o WiFi) con Servidores de Dispositivos IOLAN.

A Leading Telecommunication Company Enables Remote Administration of Billing Servers Using Perle Console Servers

Remote administration and management of Servers and Switches held in billing servers located throughout the world possible with Perle Console Servers.

El servidor de terminales Perle mejora la capacidad de realizar llamadas

Nota de aplicación Serie a Ethernet Perle: Un proveedor de subtitulado electrónico mejora la capacidad de discado con servidores de terminales Perle

Administración fuera de banda de routers, conmutadores y firewalls Cisco

Nota técnica sobre los servidor de consolas: Cómo los Servidores de Consolas IOLAN de Perle proporcionan un método eficiente para recuperación en caso de caída de la red

A Major Telecom Provider Exceeds 99.85% Uptime Through Remote Call Center Management

IOLAN Console Servers provided remote access and management of 60 Sun Servers through the company network.

A Municipality Saves Costs When Adding Video Detection to Intersections by using IOLAN Device Servers

Traffic IOLAN Device Server Serial to Ethernet Diagram

Ethernet-based video detection is useful for managing and controlling traffic, providing emergency vehicles and incident management with real-time feedback. A northeastern US municipality replaced older serial to fibre converters with high-performance, cost-efficient IOLAN Device Servers.

DOT Easily Adds VMS to Existing Network

Serial to ethernet conversion in a traffice management system

The Department of Transportation (DOT) using Perle Device Servers in order to Ethernet enable traffic controllers. Perle IOLANs had allowed them to maintain the use of existing traffic controllers when they upgraded the network to a bandwidth for new video technology.

Fortune 500 Automotive Company Chooses Perle Device Server To Increase Efficiency On The Shop Floor

IOLAN Device Servers network enable multiple CNC machines on the plant floor. Centralized network access to the machines decrease human error and increase manufacturing efficiency.

Administración fuera de banda: La necesidad en los entornos educativos

Implantar administración de infraestructuras informáticas remotas en los sistemas universitarios y escolares para garantizar que la infraestructura de redes tiene un tiempo de actividad de 24 horas al día, 7 días a la semana para los alumnos y el personal

Administración fuera de banda: La necesidad en entornos sanitarios

Informe técnico de Perle: La implantación de la administración de las infraestructuras informáticas remotas en hospitales y consultas médicas garantiza que la infraestructuras de la red tengan un tiempo de actividad de 24 horas al día, 7 días a la semana.

US Furniture Retail Chain deploys secure data links from credit card reader to remote application server

IOLAN Device Servers use serial COM ports to network enable terminals with debit/credit card readers.

Administración Fuera de Banda: Iniciativas gubernamentales

Informe técnico de Perle: Implantar administración informática remota en las infraestructuras de la red del gobierno para garantizar que la red tiene un tiempo de actividad de 24 horas al día, 7 días a la semana para los militares y el personal

Vmodem to replace serial dial-up modems & use AT command sets over Ethernet

Device Servers with Virtual Modem technology

Perle Device Servers with a Virtual Modem behave like a real modem for dial-up applications. They enable devices to connect to remote locations without modifying existing software, eliminating phone charges, and delivering a dedicated and faster connection.

Uso de la calidad del servicio (QoS) para controlar y administrar el ancho de banda de red

Una nota técnica de Perle Systems: Definir la calidad de servicio e identificar su impacto en las aplicaciones de alta prioridad.

The Evolution of Terminal Servers

Moving from serial cards to terminal servers

A whitepaper discussing how Terminal Servers evolved over time

Administración Fuera de Banda: ¿Qué es y por qué la necesito?

La Administración Fuera de Banda es un método de acceso alternativo seguro y exclusivo a una red informática para administrar los dispositivos conectados y los activos informáticos sin utilizar la LAN corporativa

Optimizing Data Acquisition - A Serial Matter

A discussion paper for system administrators

Reseña editorial de Network Computing sobre los servidores de consola IOLAN SCG: Una revisión independiente del producto que pone a prueba las capacidades de gestión fuera de banda

Una revisión independiente del producto que pone a prueba las capacidades de gestión fuera de banda de los servidores de consola IOLAN SCG

Las técnicas avanzadas de OOBM simplifican y refuerzan el acceso remoto al centro de datos

Network Computing interviews Alex Pirvulescu

Alex Pirvulescu, director de gestión de productos, arroja luz sobre varias tácticas OOBM que se pueden usar para simplificar y reforzar el acceso remoto a DC OOBM.

Conmutación por error previsible y flexibilidad operativa para la gestión OOB en centros de datos

Perle IOLAN Console Servers are designed to deliver OOBM

En un informe de InfraMomentum Insights se analizaba cómo los servidores de consola IOLAN de Perle están diseñados para ofrecer el nivel adecuado de funcionalidad y flexibilidad de OOBM para las complejas construcciones de los centros de datos.
